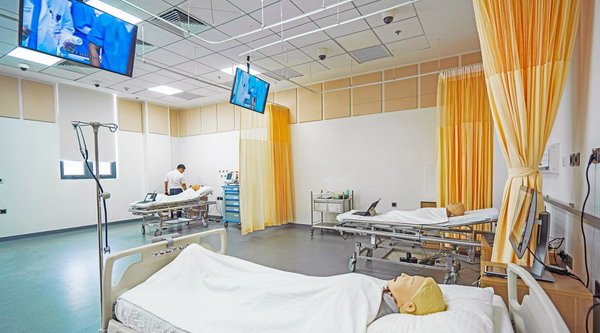

(以上圖片來自 VinUniversity 官網)
去年，Extron 曾與我們分享了 VinUni 大學實驗樓采用 Extron 完整解決方案來構建現代化實驗環境的案例。基于這一成功的合作經驗，雙方再度攜手，為新建的兩座醫學樓打造高性能的 AV 切換及音頻系統。
項目挑戰
學校最新的 E、F 兩座教學樓專為醫學培訓而建。樓內部署有教室和基于現代醫療及家庭健康服務的模擬空間。為幫助同學們收獲不同醫學學科的診斷及實用技能，校方要求 AV 系統能夠?yàn)檎虒W(xué)樓提供高性能的視音頻信號切換及清晰的音頻傳輸。集成商 HMICO 與校方的項目規劃人員合作，選用 Extron 產品設計并創建了全新的 AV 系統。
解決方案
高性能的視音頻切換及分配
樓內 AV 系統的核心設備統一采用 Extron DXP HD 4K PLUS，用戶根據房間大小及功能需求來選配 8x4 到 16x16 的固定尺寸型號。該系列集成的 4K/60 @ 4:4:4 的 HDMI 信號，高達 18 Gbps 的數據速率和 HDR 等特性，可完全滿足醫學影像對高分辨率視頻，以及急救服務對信號切換速度的嚴苛需求。
室內的 AV 信號源由 DTP T EU 4K 231 發送至矩陣切換器，同時，為講臺或其它家具安裝的本地監視器端選用帶輸入環通的 DTP T HD2 4K 230 傳輸 HDMI 信號。USB 信號則通過 USB Extender Plus 系列發送器/接收器進行傳輸。
安裝在家具表面的 Flex55 USB SuperPlate 系列適配版可為平板電腦及其它設備提供給便捷的 AC 及 USB 電源連接。此外，集成商在控制間等房間的墻面安裝了多個 Decorator - 型墻面板。此類模塊化的產品可為用戶提供便捷的 HDMI、USB、音頻、網絡及電源連接。
Extron ShareLink® Pro協作式網關的集成大大方便了無線設備連接，考慮到兩樓內均啟用大量的醫學設備，為避免信號干擾，設計團隊選用不帶 WAP 的型號。無論系統的本地及遠程操作，還是對樓宇管理系統 (BMS) 的集中監控，均可通過校園網實現。
SMP 351 用于課堂錄播，它使得用戶能夠從簡報室等遠端位置觀看回放。
優質的音頻混音及清晰的擴聲
為實現麥克風及醫用人體模型音頻的混音，同時滿足課堂錄播及流傳輸?shù)男枨螅?AV 系統均集成了 DMP 128 Plus AT，由矩陣切換器為其提供經解嵌的音頻信號。此款 AT 型號支持 Dante® 網絡音頻，可提供高達 48 x 24 的數字音頻輸入和輸出。
擴聲系統主要由 XPA U 358‑100V 驅動，該產品可提供 8 個 35W @ 100V 的音頻通道，另有部分系統采用 MPA 601 60W 單聲道放大器。它們可為成對安裝的 CS 26T Plus 雙路開放式天花板揚聲器提供音頻放大，確保每個房間及空間均可獲得清晰、卓越的音質。
成果反饋
Extron DXP HD 4K Plus 矩陣切換器和音頻產品為 VinUni 大學提供了現代化的教學環境，幫助學生主動掌握醫療程序，并以團隊協作的方式完成急診救治。
- Nguyen Truong Giang
副總監
HMICO
Extron 經驗證的高規格產品為 VinUni 大學 AV 系統的長期可靠運行提供了有力保障，更有效排除了技術支持人員對系統備件儲存量的顧慮。
學校本科及研究生醫學課程成功將課堂教學、小組自主學習與環境模擬訓練相結合。多個房間及工作站可幫助學生完成其專業業務能力的演練并獲得相應的評估。事實證明，VinUni 大學這一項目，在培養未來醫生并幫助其獲得服務越南同胞的工作機會方面是卓有成效的。
