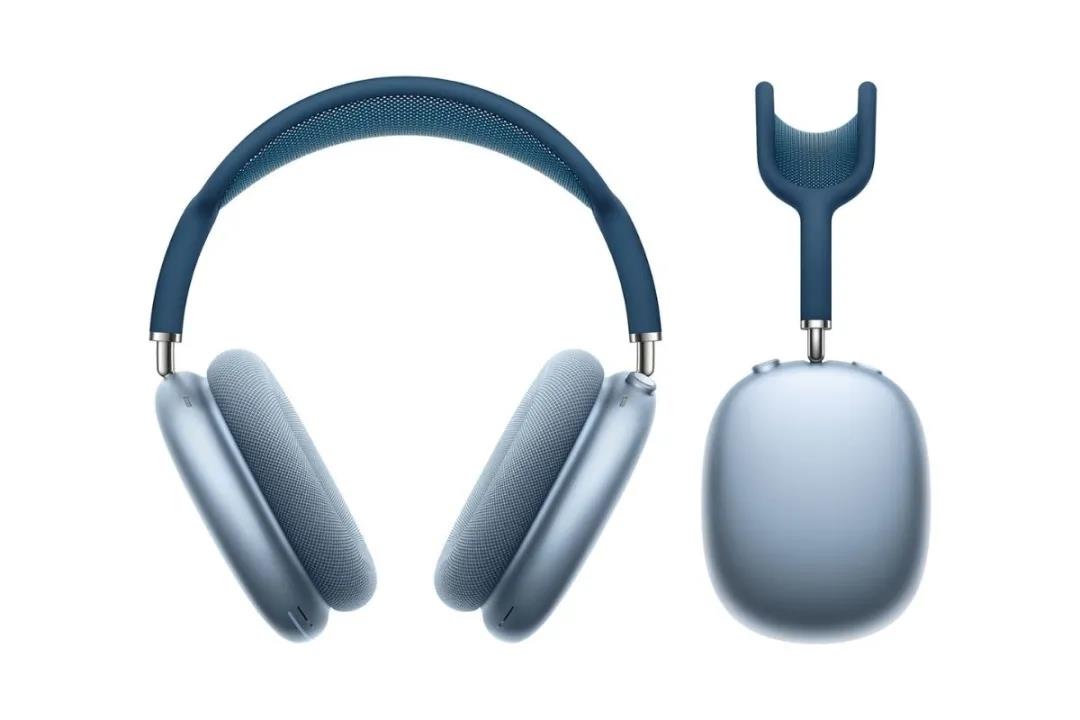

近日，美國專利商標局正式授予蘋果幾款A(yù)irPods Max的相關專利。其中一項與檢測和緩解"音頻嘯叫"的分散注意力的音頻反饋有關。

Apple在其被授予的專利中指出，音頻嘯叫（或音頻反饋）是一種不良的音頻效果，發生在音頻系統中，其中音頻輸入源（例如，麥克風）和音頻輸出源（例如，揚聲器）之間存在正聲音循環。在這個循環中，揚聲器產生的聲音被麥克風捕獲為麥克風信號，然后被放大（例如，音頻放大器）以創建用于驅動揚聲器的輸出音頻信號。這個循環重復并且發生得如此之快，以至于它產生了自己的頻率，從而導致嘯叫聲。

一些當前的音頻系統會檢測音頻嘯叫，以減少其效果。這些系統可以對麥克風信號進行頻譜分析，以檢測音頻嘯叫的特征。例如，系統可以確定信號中是否存在某些頻譜特征（例如，在預定義的頻率范圍內產生）。

一旦識別出音頻嘯叫聲，將陷波濾波器應用于（例如，輸出音頻）信號，每個信號在不同的頻率范圍內都有一個阻帶。然而，傳統的音頻嘯叫檢測方法容易檢測到誤報。例如，麥克風拾取的某些環境聲音可能具有與音頻嘯叫相似的頻譜特征。因此，這些系統可能會錯誤地應用陷波濾波器，這可能會對用戶體驗產生不利影響（例如，通過衰減本不應衰減的光譜內容）。

為了克服這些缺陷，Apple的專利描述了一種音頻系統，該系統包括一個帶有左耳機外殼和右耳機外殼的耳機，該系統能夠準確地檢測音頻嘯叫聲。

傳統的嘯叫檢測方法分析包括麥克風和揚聲器的正閉環系統中的信號。在Apple的發明中，音頻系統通過將系統正在檢測音頻嘯叫的閉環系統的麥克風信號與另一個不屬于閉環系統的"參考"麥克風信號進行比較來檢測音頻嘯叫。

系統通過將左耳機外殼的錯誤麥克風產生的第一錯誤麥克風信號與另一個錯誤麥克風產生的第一錯誤麥克風信號（例如，左耳機外殼）的頻譜內容進行比較來確定音頻嘯叫聲是否存在于耳機外殼的一個（或兩個）內（例如， 右）頭戴式耳機的頭戴式設備外殼。

基于比較，系統可以確定當頻譜內容不同時，左側耳機外殼具有音頻嘯叫（例如，第一錯誤麥克風信號的頻譜內容具有大于第二錯誤麥克風信號的頻譜內容的幅度）。

另一方面，當頻譜內容相似（或相同）時，系統可能會確定沒有（或不太可能）音頻嘯叫。在這種情況下，頻譜內容可能是相似的，因?yàn)槎鷻C(jī)的兩個麥克風都捕獲相同的環境聲音（例如，正在運行的洗衣機）。通過這種方式，本公開的音頻系統準確有效地檢測音頻嘯叫聲，從而減少誤報。

蘋果下面的圖1說明了該專利與蘋果的AirPods Max密切相關；圖2B示出了由幾個塊執行的操作，用于減輕檢測到的音頻嘯叫。
