自從2019年首屆PEL和平精英職業聯賽S賽季在西安打響以來，SSL調音臺就一直承擔了該賽事音頻系統的直播工作。整個系統基于Datne架構，系統核心是一張SSL System T S300-32臺面+冗余的T25 DSP引擎用于OB，以及一張SSL Live L550調音臺用于戰隊語音，搭配若干Dante接口箱。

2021年4月30日, PEL 2021 S2賽季重燃戰火，而在這個賽季的PEL還迎來了一些新的變化：首次采用巡回賽的方式進行比賽，以及在此基礎上結合和平精英2周年慶典舉辦的跨界活動。相比歷屆和平精英乃至其他電競賽事，這次PEL S2賽季的新增元素在整個電競圈都是首次出現。

本次PEL 2021 S2賽季首周常規賽，將在重慶進行巡回賽。

隨著賽事的不斷創新，音頻系統也同樣迎來了新的變化，首次將Dante遠程制作用于賽事直播。音頻直播系統將不再跟隨主賽場去各地搭建臨時的音控室了，包括所有的評論席、解說席以及賽事OB，都無需去賽事現場。只需在現場搭建相對簡單的擴聲系統，再將直播所需的音頻信號利用Dante通過網絡專線，實時的傳輸給西安的音控室，在西安進行遠程音頻制作及直播工作。

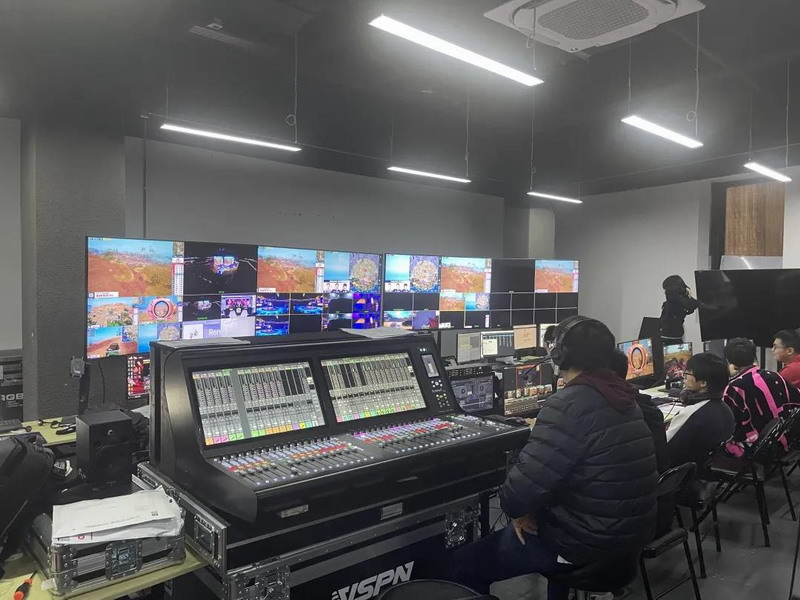

西安演播室音頻工位

西安演播室的音頻設備

西安賽事OB工位

重慶戰隊混音工位

當然，要實現Dante遠程制作，我們需要解決以下幾個問題：

首先是打通網絡，這次專門為音頻傳輸打通了一條網絡專線，它負責打通西安-重慶兩地Dante子網的網關，實現三層跨子網路由。

其次是解決PTP同步傳輸問題，經測試，重慶-西安的網絡傳輸延時在13ms左右，這個延遲是不足以支持PTP直接傳輸的。所以我們給西安和重慶的Dante系統各增加了一臺Leader LT4610 GPS主時鐘發生器，它能夠通過天線接收GPS衛星信號，并將GPS信號轉換成PTP、BB等時鐘同步信號，從而通過GPS衛星將兩地的PTP時鐘進行同步。

Leader設置網頁中的GPS信號狀態，作為一名音頻系統工程師，沒有什么是比看到滿屏幕的NORMAL更讓人心情舒暢的了。

蘑菇頭天線，把它架設到樓頂也是費了一番功夫的。它的位置決定了GPS信號的穩定性，而GPS信號的穩定是整個Dante系統PTP時鐘穩定的關鍵所在。

最后，系統還增加了一套DDM(Dante Domain Manager)服務器，它是Audinate推出的一款基于Dante AoIP系統架構的管理規劃的服務器端軟件，其為架構管理者設計，用于管理整個網絡或多個網絡，如：演播室群、多區域的大型機構等集中管理，或演播室內音視頻基于SMPTE2110-30、SMPTE2022-7的接駁進行集中管理。DDM側重于跨子網設備重組、單子網單Vlan設備隔離，規劃設備組屬性的SMPTE工作模式、AES67工作模式、或傳統Dante工作模式，DDM不對某個單獨設備進行細節設置，路由或收發組播等。在本系統中，它的主要作用是為所有的Dante設備開啟PTP V2功能；通過Assign Zone功能，將兩地的設備鎖在各自的GPS主時鐘下；為系統內的Dante設備劃分Domain分布管理；激活Dante設備的最大Latency(40ms)值，開啟足夠的緩存空間以應對網絡專線遠程傳輸帶來的數據傳輸延時。

DDM針對Dante遠程傳輸PTP時鐘的解決方案。

DDM中PTP時鐘的狀態

我們在網絡層面給西安和重慶劃分了不同的子網，通過網絡專線將兩個子網的網關打通路由，并使用DDM的Assign Zone功能為每個子網內的設備分配自己本地的GPS主時鐘(即Leader LT4610)。同時我們按照設備職能分工和物理位置，在DDM中劃分了西安和重慶兩個Domain進行分布管理，需要互通的通路，利用Share Group進行共享。

可以看到四個多小時直播，Latency依舊保持的非常穩定。

這次我們使用Dante通過網絡專線實現了近20路無壓縮音頻碼流的雙向實時傳輸。經過3天的直播實測，整個音頻系統0故障，完美的達到了我們預期的效果。5月3日最后一場直播，《和平精英》品牌代言人華晨宇攜手明星嘉賓楊迪，以及《狂獵》主演尹昉、黃子星空降盛典現場，與各位特種兵一同見證了PEL 2021 S2首周周冠軍誕生！

直播時間：

PEL 2021 S2賽季首場常規賽巡回賽

地點：重慶

2021年4月30日-5月3日 每日18:00

點擊閱讀原文或下方鏈接觀看回放：

https://live.bilibili.com/23?from=search&seid=13797346123151454436

★緊湊型SystemT——S300的非凡力量★

S300是同類產品中功能更強大，用途更廣泛且用戶界面友好的音頻調音臺。它集合了強大功能，多樣的安裝選項和卓越的價值。

S300是一款緊湊型的控制面板，可與SSL System T完整產品線組合在一起，共享控制、處理和I/O選件。可以將其配置為較大的System T安裝的一部分，也可以將其指定為較小的廣播系統或OB轉播車的獨立配置。

32+1推子 版本

S300 有三種版本：16+1推子、32+1推子以及48+1推子。可以任意連接T25 引擎 (256 paths @ 48kHz) 或者T80引擎 (800 paths @ 48kHz)，使用和大型S500臺面一樣的操作系統。

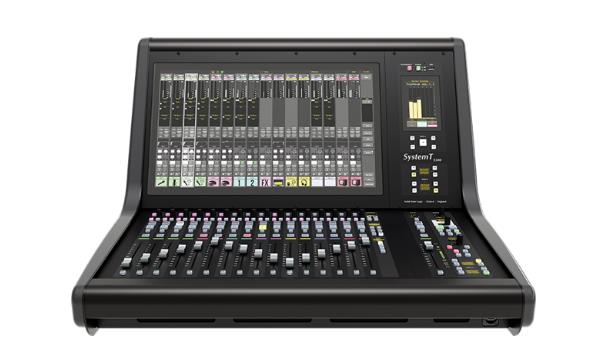

16+1推子 版本

SSL S300以精簡的控制臺布局展現了System T音頻制作環境的非凡功能和多樣性，對于具有各種技能水平的操作員而言，仍能保持直觀的人機互動。基于S300的較小規模的System T安裝，提供了更簡便的控制臺+處理器+ I/O配置，并具有與所需的其他完全網絡化的控制接口家族相互兼容的優勢。

48+1推子 版本

在較大的系統中，S300是一個出色的附加或備份調音臺。控制界面之間完美的showfile兼容性，意味著制作任務可以輕松地在廣播機構內的任意控制臺和控制室之間轉換。在處理引擎大小不同的地方，SSL獨特的兼容模式允許預先選擇通道，總線和效果器資源，這些資源在較小的處理引擎上將不起作用。大型控臺的設置永遠不會丟失，并且即使在音頻信號正在直播的情況下，在演出期間的任何時候都可以重新分配資源。
