2020年江蘇衛視春節/元宵聯歡晚會（以下簡稱江蘇春節/元宵晚會）以“幸福合家歡”為主題，采用歌舞、相聲、小品、魔術等多種藝術形式，以高品質內容為底色，弘揚時代精神為方向呈現出兩場精彩視聽盛宴。兩臺晚會都是在廊坊大廠影視基地9號棚錄制，棚的總面積為3 000 ㎡，可提供總電量為1600 kW。由于本次江蘇春節/元宵晚會舞美主要用背景屏、天屏、地屏、條形屏等1 300 ㎡的LED屏幕構成，以及千余盞燈具，用電量超出場地的供電量，所以，增設了發電車為LED屏幕以及燈具供電，其余如轉播車、音響系統等使用現場電源。下面概述晚會的燈光舞美設計，介紹視頻系統、音頻系統、通話系統等系統的技術方案及實施。
1 燈光舞美設計
2020年江蘇春節/元宵晚會的舞臺延續了江蘇衛視幸福合家歡的理念，并體現紅紅火火過大年的傳統氛圍，舞美設計融入祥云、折扇等中國元素，設計風格簡約大氣，營造出熱鬧喜慶的過年氣氛。
1.1 舞臺設計
整個舞臺設計了3個區域，春晚主舞臺區、元宵晚會主舞臺區和中心舞臺區，形成“工”型結構，并將觀眾觀眾區嵌入在3個舞臺之間，如圖1所示，打破了第四堵墻的理念，不僅拉近了演員與觀眾的距離，更將觀眾融入到整個舞臺表演中，使得整個演出現場成為一個360°的大舞臺。
圖1 舞美平面圖
1.2大屏呈現
大屏的造型和內容的設計都有創新，共使用約1 300 ㎡的LED大屏，包括主舞臺上可開合的屏幕和地屏；包裹在舞臺周圍的多個條形屏，它們矩陣的方式拼接出視覺素材；在中心舞臺上方，有4塊可升降的異形屏，周邊用鉤邊的方式設計了條形燈具，在全景拍攝時提供更飽滿的畫面效果。舞臺LED屏的總體視覺效果圖如圖2所示。
圖2 舞臺LED屏的總體視覺效果圖
1.3燈光設計
燈光系統包括1000多臺燈具、3張調光臺、11臺NPU（網絡處理器）、86個信號口等組成。
燈光設計依托舞美方案，在條形大屏之間設計了3種燈具排列組合使用，其中，染色燈主要用于色彩渲染，470光束燈用于氣氛烘托，頻閃燈用于節奏配合；面光燈位布置在舞臺上方，根據演員朝向和走位現場調用；主要人物面光系統使用8臺追光燈環繞整個舞臺追光，通過照度、色溫等數據有更好的人物光效果，在舞臺地面鑲嵌一圈LED燈帶，作為人物腳光使用，消除人物蝴蝶影，使人物畫面更干凈。舞臺的燈光效果見圖3。
圖3 燈光效果圖
2 高清視頻系統
高清視頻系統方面，由江蘇省廣播電視總臺4號轉播車參與制作，攝像機機位布局如圖4所示。

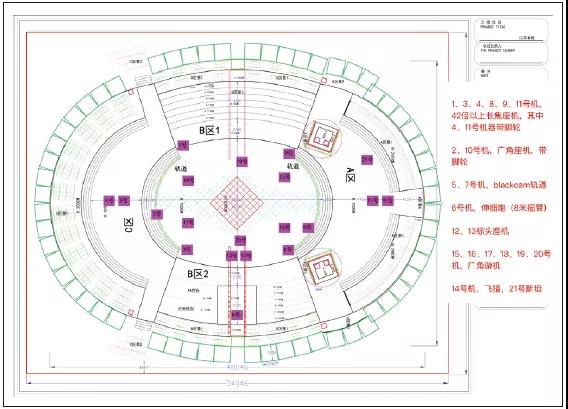

圖4 高清視頻機位布局圖
2.1機位配置
攝像機采用17臺訊道攝像機、1臺攝像機（配無線圖傳）、3臺 P1攝像機；鏡頭方面采用4支42倍便攜式長焦鏡頭、2支55倍大倍率鏡頭、13支廣角。高清視頻系統采用的攝像機類型承重設備及鏡頭配置見表1。
表1 攝像機類型、承重設備及鏡頭配置
2.2高清特種設備
高清視頻系統配置多種特種設備，包括轉播車提供1套斯坦尼康，2支大倍率廂式鏡頭，4支便攜式長焦鏡頭；2條軌道攝像機、1臺Z軸搖臂和1個天軌等。
2.3收錄方案
對于高清視音頻信號的錄制，通過6臺多通道錄制系統錄制，21訊道及主、備PGM等共計23路高清信號。多通道錄制采用avid DNxHD mxf 120M格式，1軌視頻，8軌音頻；車上P2錄制采用AVC Intra 100格式。錄制的素材盤由衛視后期分批帶回臺內入衛視季播島上載、剪輯。
3 音頻系統
現場音頻系統依舊分成PA、monitor、OB三部分�；诖舜挝杳赖墓ば团_兩面觀眾的情況，PA和Monitor工位位于舞臺一側的同一位置。系統路由機柜位于觀眾席背后，傳聲器工位在上場門。OB間位于三樓。系統信號通過音分一分為二分別送到PA和Monitor，PA和OB共享一個舞臺接口箱（Stage Box）。
3.1現場音頻系統
此次春節/元宵晚會采用錄播的方式，相比直播方式，系統略有簡化�，F場音頻系統主要分為以下幾部分：前端無線傳聲器系統；以調音臺系統為核心的數字路由、處理模塊，包括FOH調音臺、Monitor調音臺；現場揚聲器系統；以及IEM、音頻通話等其他設備，音頻系統框架見圖5。調音臺系統采用了統一的系統，相比于傳統的音頻系統，無線傳聲器模擬信號接入舞臺接口箱，進行一次A/D轉換后，一直到錄制音頻工作站并在數字域完成。通過這樣的設計，既減少了信號聯通過程中，傳統模擬音頻分配器龐大的走線工作量，又避免了多次數模轉換帶來音質的損失。
圖5 現場音頻系統圖
3.2OB收錄系統
使用1張調音臺輸出混合分軌信號送轉播車錄制，2臺工作站同步記錄所有分軌音頻信號，以便后期剪輯和混音使用。
4 通話系統
通話系統以總臺4號轉播車數字通話矩陣為核心，32通話面板、LT750、PTX-3無線IFB等設備以四線/兩線的連接方式通過光纖、同軸電纜、網線、卡農線等線纜連接到Eclipse-HX-D-32P矩陣供給各工種使用，通話系統框架如圖6所示。燈光獨立PARTYLINE系統使用RTS有線PARTYLINE系統實現。
圖6 通話系統框圖
4.1 轉播車及現場
轉播車內部各工位所使用通話面板為成熟固定通話系統，包括導播、字幕、放像等多個工位；現場及附屬用房各集中工位（總導演、燈光等）的通話面板使用網線與矩陣連接，實現與所有工種通聯。
現場架設多套供導演組、技術工種及無線攝像使用的無線通話器，使用模擬四線或者網線與轉播車內的通話系統的連接；無線通話器使用無線通話系統，有可外接遠程天線實現大面積區域覆蓋的能力，可以滿足位于演播現場區域的流動工作人員的節目組內部通聯需求。
4.2燈光獨立通話系統
通話團隊使用經典、明了的PARTYLINE通話系統方案來完成燈光團隊的內部通聯需求。燈光獨立通話系統由一條PARTYLINE組成，系統架設較為簡潔，由一臺RTS PS20供電器為PARTYLINE供電，然后使用模擬卡農線串接多只RTS BP325腰包，滿足演播現場燈光團隊多位燈光師和追光組燈光團隊內部通話需求；同時燈光獨立PARTYLINE，還架設有一套2.4G無線通話供燈光團隊工作人員流動使用。
|
