本系統設計模板描述了一個典型的具有階梯坐席報告廳的揚聲器系統。
這是一個通常專門用于演講或小型劇場放映的場地。

揚聲器設計

對中小型報告廳應用來說，有兩種揚聲器布局方式可供選擇：集中式和分布式，兩種布局方式各有其優勢，基于房間結構和RT60的不同，根據不同的場地需求選取其中一種更合適的方式。下面顯示了這兩種設計方式的揚聲器和功率放大器建議。

01 集中式（左/右布局）

演講臺中央區域是揚聲器的直達聲覆蓋區，因此在這個區域使用的話筒能夠獲得較佳的GBF（反饋前增益）。采用集中式布局方式時，需對揚聲器的覆蓋角度進行仔細的選擇以避免過大的覆蓋角度會對話筒的GBF（反饋前增益）造成影響。

02 分布式布局

為了提高話筒GBF（反饋前增益）和聽眾席的直達聲覆蓋，可以采用分布式揚聲器布局。每個聽眾席分區由2或3個揚聲器覆蓋。這種揚聲器布局方式能夠減少直達聲投射距離，并可有效避免直達聲被投射到演講臺區域。

設備列表

01 集中式（左/右布局）

兩組（鏡像）揚聲器以最少的數量覆蓋整個空間。

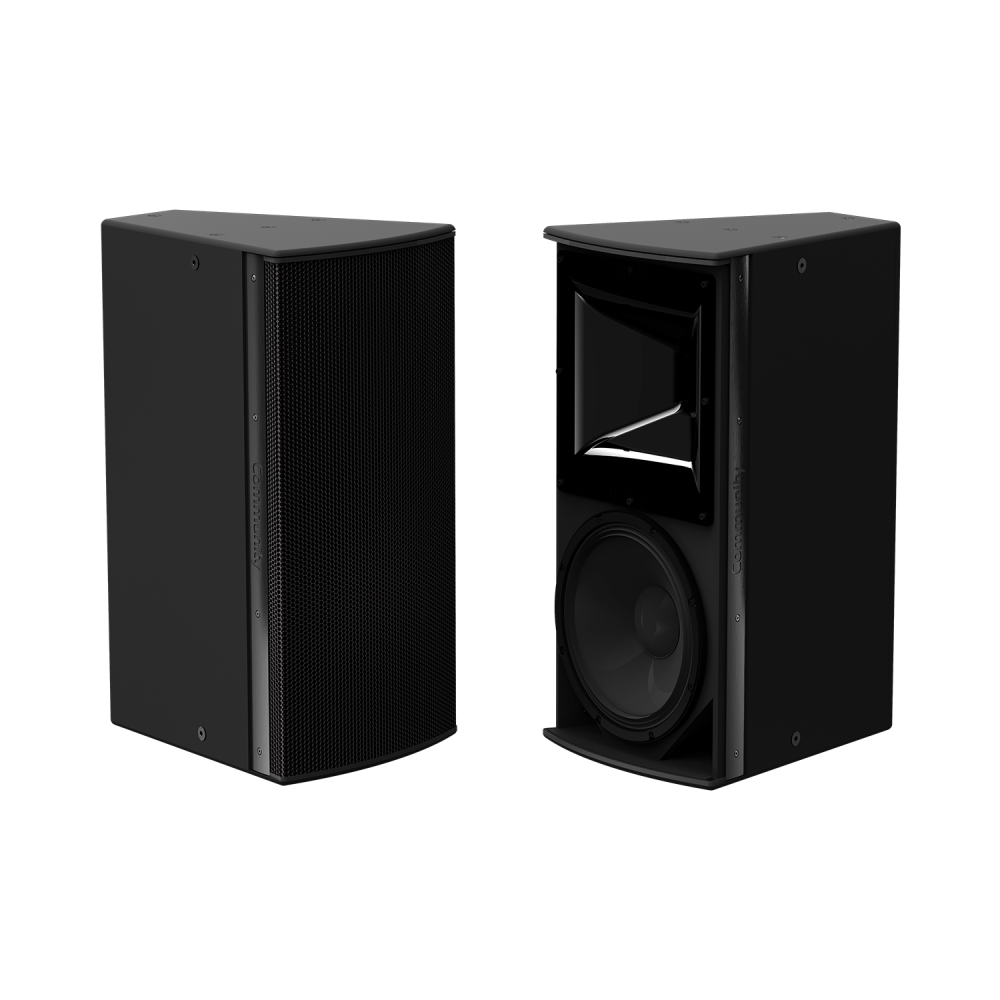

型號：Community IP8-1122大功12英寸2分頻固定安裝揚聲器

數量：2

頻率響應：43 Hz – 22.4 kHz,

指向角度（水平 X 垂直）:  /26 (120° x 60°), /64 (60° x 40°), /66 (60°x 60°), /94 (90° x 40°), /96 (90° x 60°), /99 (90° x 90°)

型號：Community IVY1122

數量：2

特性：用于IP-1122的垂直吊架

型號：Community ALC-1604D 帶控制功能的揚聲器功放

數量：1

特性：4×1600W+DSP+Dante（IP8-1122）

使用低功率選項備用型號系列：I系列(IP-600)和V系列(V2-1200、V2-1500、V2-3200、V2-3500)

02  分布式布局

通過2-3個緊湊型號排列，以覆蓋半場（前/后）的座位區域。

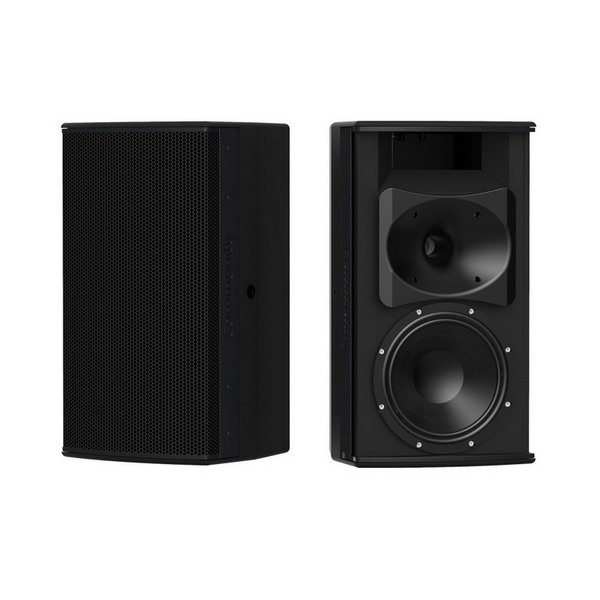

型號：Community IC6-1082T大功率8英寸2分頻固定安裝揚聲器

數量：6

頻率響應52 Hz – 19 kHz

指向角度（水平 X 垂直）:  /26 (120° x 60°), /96 (90° x 60°), 70V

型號：Community IUB1082

數量：6

說明：用于IC6-1082的U型支架

型號：Community ALC-404D 帶控制功能的揚聲器功放

數量：1

說明：4×400W+DSP+Dante（IC6-1082T）

或者：與Tesira DSP配合使用的Biamp XEL1200-1：功率放大器
備選緊湊型號系列：I系列（IC-600）和V系列（V2-6，V2-8，V2-26，V2-28）

ALC功放

Biamp旗下對Community帶控制功能的揚聲器功放(ALC)系列是此應用的推薦放大器。

它提供了廠家優化的DSP處理、保護性限制和功率放大功能，以及信號路由、區域切換和遠程監控，幾乎適用于任何Community揚聲器應用。

標準以太網通信協議可實現快速系統設計、系統控制和遠程系統監控。在靜態或故障轉移/備份配置中，每個型號中包含的模擬和Dante®輸入均可按通道分配，從而支持快速輕松地集成到任何新系統或現有系統中。

Community授權的揚聲器預置包括均衡、高通濾波器和為每個型號量身定做的多級限制器，確保在每種應用中提供一致的音質和全面的揚聲器保護。

此外，每個Community揚聲器預置包括揚聲器功率和阻抗信息，從而允許系統配置軟件顯示多個并行有線揚聲器的總功率和阻抗，從而進一步減少將整個揚聲器系統與適當的ALC型號和輸出通道配置相匹配所需的時間和精力。

通過ArmoníAplus®系統管理器軟件實現深度控制和監控。
