從F1開始，到今天要介紹的CL—1，CS—1小型超薄音箱系統，宏志的音響就是在嚴格的理論基礎下，在嚴格的理論論證、數據檢測下誕生的產物。
CL—1是本套線性整列揚聲系統的中高頻音箱，也稱全頻箱。C是緊湊的單詞字首，L是線陣的單詞字首，1表示該系列的第一個型號，S代表低頻，所以，CS—1是本套系統的低頻輔助音箱。
CL—1作為一款輕薄便攜設計的線陣，我們還需要它具有強大的能量輸出和良好的聲音品質，為此，我們?yōu)樗鼘ｉT開發了一個特別高能量的10寸單元，設計應用了釹磁的外磁路結構，75mm直徑和大卷幅的音圈，作為這個系統的強力引擎，為振動系統提供強有力的驅動力。為了保證足夠的明亮度和高能量輸出，專門設計的44mm直徑音圈的壓縮式高音驅動器，同樣采用高標號強力釹磁路，確保有足夠大的動態下保持低失真。
振動系統的振幅、振動模態等指標直接關系到聲音的密度，而聲音的密度又直接關系到傳輸距離及可傳輸距離范圍內頻率的均勻度。通過激光掃描等各種精密測試手段對紙盆等材料和部件進行分析、不斷探索、實驗，在獲得大量數據的情況下對產品優化設計，令到單元和音箱各部分指標滿足設計要求。
這是用激光掃描收集到的紙盆振動模態，不是模擬的
一個優秀的喇叭，它必然擁有優秀的參數指標。
沒有過硬的數據指標，不可能有真正過硬的好表現。雖然CL線陣系統定位于小活動，但為它開發的喇叭單元，宏志依然按高標準來設計，非常低失真的喇叭單元是整個系統有優秀表現的重要保證。
每個號筒有一個特定的輻射角，很多號筒的輻射角度會隨著頻率的變化而變化，通常頻率越高，角度越窄，這意味著我們偏離號筒正軸，所聽到的高頻就下掉。
恒指向號筒，是在一個特定的頻段內，輻射角度基本上不隨頻率的變化而變化，其結果就是在它的覆蓋區能形成頻響均勻的覆蓋面，所以，恒指向特性是一個優秀揚聲器系統所必須具備的特征。
我們?yōu)镃L-1緊湊型線陣系統，專門設計了一個寬頻段恒指向號角波導，結合低音單元，實現了從900hz以上開始不隨頻率變化的水平100度恒指向控制，從而獲得很均勻的聲場分布。
各種材料各有自己不同的諧振頻率，優秀的材料和適當?shù)哪茉谝纛l范圍內最大限度抑制自身的共振。CL—1采用的材料為特殊金屬壓鑄成型的。經過鍛打的金屬與直接澆鑄的金屬在分子結構、組合排列上有一些微妙的變化，合金的妙處就在于添加元素的種類和數量對基本金屬產生的變化。這些材料應用理論科學，在音響制造業上鮮有記載和公布，宏志通過大量的實驗摸索，獲得大量的經驗數據結果來定型。整體的優秀，是由每個優秀細節經過優秀組合而來的。
線陣列通過波導技術，讓音箱在組成陣列之后各音箱之間產生的干涉最少，世界各大音箱品牌在這一點上都有自己各自的獨特的設計，宏志擁有目前全球最頂尖的實驗室設備，通過大量的基礎實驗研究，在獲得的大量數據的基礎上，運用三十年的技術積累和豐富經驗，開發出自己獨有的波導技術，結合材料處理上的應用經驗，在超薄型線陣音箱的號角設計中，做到了距離、寬度、軸線水平面上頻率均衡度上，獲取了最綜合的完美結合，既做到了輕薄，又做到了有效覆蓋控制，而且在這個有效覆蓋范圍內，頻率的均衡還能與軸線上一致（測試結果參閱下圖），這樣才能保證演出活動中觀眾席上每一個座位所需的平均度、可懂度和清晰度。
這是CL-1波導的指向性測試數據
( 3只音箱組成陣列，指向性大幅度，并且均勻的收窄，這符合我們的預期，線性度非常很好，沒有亂，綠色線，出現在-18db的狀態，已經不會構成影響，所以，所組成的陣列不會出現不可控制的頻響畸變)
下面是組成陣列后的頻響狀態
（組成的陣列，聲壓符合我們所預期的疊加，沒有出現失調）
多只疊加的結果，讓它變成一個大號角，同樣是我們所預期的，它輻射角依然是100度，但對頻率的控制范圍比單只加寬了，更低的頻率受控。在受控頻率范圍內，CL-1系統實現了恒指向控制，輻射角度不隨頻率變化而變化，在覆蓋區獲得均勻的聲場，甚至不需要額外增加臺唇補音.
CS—1配備的18寸單元為超低音為釹磁的外磁路長沖程設計，低頻能下潛到三十多，能很好表現低頻的厚度、力度、量感，低音反射式設計能很完美的跟全頻線陣銜接，聽感上完全沒有高低分離的問題。特別設計，寬大的倒相管成為收納全頻線陣箱的場所，為整套系統的運輸和倉儲也帶來了極大的方便，極大的提高了運輸安裝的效率和降低成本。
本系統為有源系統設計，配備高性能96khz高取樣頻率的DSP，2000+400+400瓦（8Ω）大功率D類功放模塊。
為應對室外演出所面對的各種天氣，箱體噴涂全天候防水耐磨的聚脲漆，便于搬運的多方位挽手，包括接插件等細節都為此做了充分的考慮，細節和產品完成度，也是平衡。

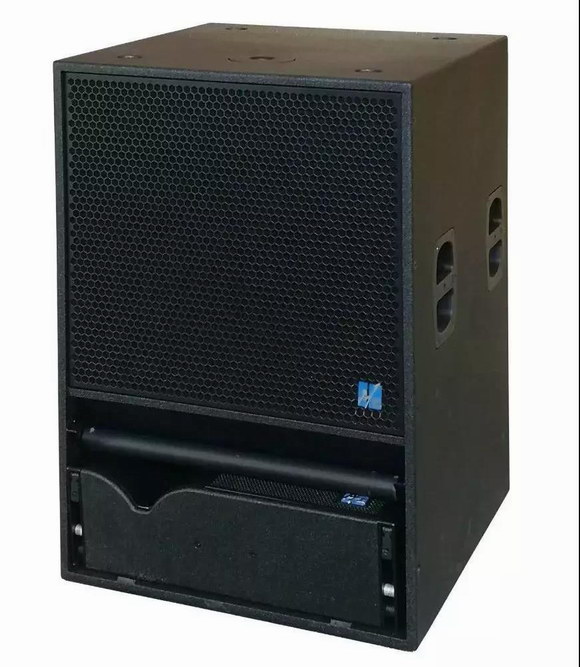

既然是為中小型演出設計的系統，除了采用有源模式來簡化系統結構外，收納方式也直接影響著運輸安裝的效率和成本。體積小巧的中高頻箱可被收納進低頻音箱，為整套系統的運輸和倉儲也帶來了極大的方便，技術上的堅持和形式上的創新，取得平衡。
CL-1
技術參數 Specification
型號類型:單10寸兩分頻
額定功率:450W
頻率響應:80 Hz –18k Hz ( -6dB ）
標稱阻抗:8Ω
靈敏度 ( 1w/1m ): 103dB
連續聲壓: 129dB
最大聲壓: 135dB
輻射角度 ( H x V ): 100 x ( 1-10 ) 度
規格 Dimensions
產品尺寸 ( mm ): 302( 高 ) x 526( 寬 ) x 160( 深 )
凈重:16 kg
配置 Configuration
單元規格: LF:75mm音圈的10"釹磁單元 x 1
HF:44mm音圈釹磁單元 x 2
箱體材料: 樺木膠合板
吊裝系統: /
面網: 1.5mm穿孔鋼板，背貼聲學透聲海綿
輸入接口: NL4MP x 2
外觀顏色: 黑色聚脲漆
CS-1
技術參數 Specification
型號類型:單18寸低音反射式
額定功率:1200W ( AES ）
頻率響應:30 Hz – 800 Hz ( -6dB ）
標稱阻抗:8Ω
靈敏度 ( 1w/1m ):101dB
連續聲壓:129dB
最大聲壓:135dB
輻射角度 ( H x V ): /
規格 Dimensions
產品尺寸 ( mm ):805( 高 ) x 574( 寬 ) x 640( 深 )
凈重:52 kg
配置 Configuration
單元規格:LF:18"
箱體材料:樺木膠合板
吊裝系統:/
面網:1.5mm穿孔鋼板 ，背貼聲學透聲海綿
輸入接口:NL4MP x 2
外觀顏色:黑色聚脲漆
該系統在4+2組合，堆疊安裝的情況下，能達到兩點八米的高度，能更好的投射觀眾區，。獨特設計的吊掛系統可以更加輕松的安裝，并免去了丟失吊掛配件的麻煩。所有配件，支桿，吊架，線材等全部收納在低音箱里面，簡單方便。
道法自然，在乎平衡；大道至簡，歸元于始。
|
