十月北京，普天同慶歌頌盛世華誕。回味10月1日，雄偉的天安門，寬廣的長安街，三軍列陣，鐵甲生輝，宏大的慶祝場面，嘹亮的軍樂歌聲，威武雄壯的人民軍隊，歡樂喜慶的游行群眾隊伍，向全國乃至全世界展示出中國新時代的風貌！
于現場，那整齊的腳步聲、干脆利落的將士口令、鏗鏘的主席話語等聲音完美呈現的背后，有您所不知的一幕。
中華建國70周年大典，是全國關注，舉世矚目的慶典大活動，華匯音響作為本次國慶盛典的音響保障團隊之一，在接到任務后與音響保障指揮部、中廣電設計院進行了大量的技術討論，同時把公司能動用的人力物力盡可能調配。華匯音響的任務是做好國博北、天安門廣場、長安街、閱兵游行時的返送以及大會堂北這五塊區域的擴聲；另外還需要保障總控機房，軍樂團，國旗護衛隊及禮炮等調音臺及音頻系統保障。為了順利地完成本次艱巨而繁重的任務，華匯在慶典前數個月就開始一系列的準備工作，包括擴聲方案設計、技術培訓、安裝演練等，一次一次地討論，一次一次地改善，務求把任務完成得漂漂亮亮。
總裁陶建新介紹音頻系統

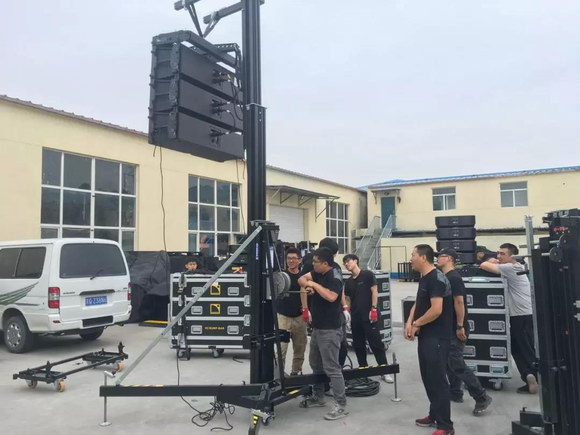

音箱吊掛系統等試運行及培訓
揚聲器部分
在10.1盛典里，華匯負責的擴聲區域橫跨近1000米，而且今年閱兵現場又增加一項變量，就是觀眾席進行了分區。聽眾在國旗護衛隊中軸線兩側，分低、中、高三個區域，每個區域間距大約9米，各點對聲音要求不一樣。
周鳳歆是華匯音響保障團隊的音響技術負責人，對于區域橫跨大這個難點，通過研究以往閱兵的視頻以及請教央廣等相關單位有經驗的老師，最終制定了解決方案：“首先，由于這次擴聲區域跨度太大，我們就分開四大塊進行部署。而天安門廣場內和長安街，再進一步細分。”
在天安門廣場東面、國家博物館北面的區域，采用了4只L-Acoustics K2配搭2只K1-SB的組合，共4組擺放。“這個區域沒有觀眾席，主要是對長安街的軍隊方陣及游行隊伍進行擴聲。在這里選擇K2是因?yàn)樗鼡碛新晧杭壐撸曇羟逦⑶彝渡渚嚯x遠等特點，再加上K1-SB渾厚的低音，現場的聲音非常棒。”

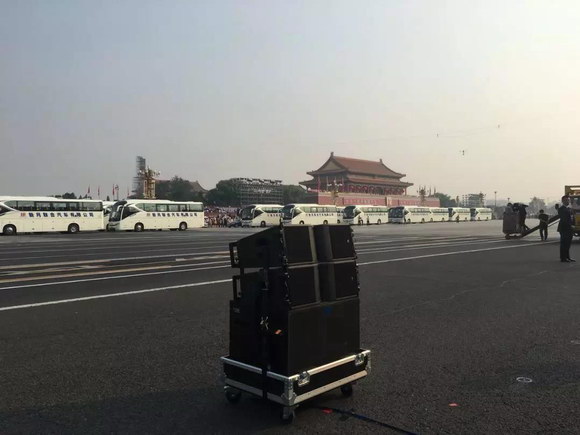

國博北K2、K1-SB
廣場觀禮臺
國博北
大會堂北
天安門廣場區域是本次任務的重點，在廣場北側、國博北、大會堂北銜接處采用了多組由4只L-Acoustics Kara配搭2只SB18的組合，該部分主要覆蓋長安街上的長安街軍人方陣以及游行群眾隊伍。聽眾區域在國旗護衛隊中軸線兩側，東西側觀禮臺的分布對稱。
天安門廣場Kara、SB18
每側低區觀禮臺區域采用了2只Syva以及一組A15 Wide與A15 Focus的組合，中區與高區的覆蓋則分別采用了3只一組共3組的K2。
低區觀禮臺區域 Syva

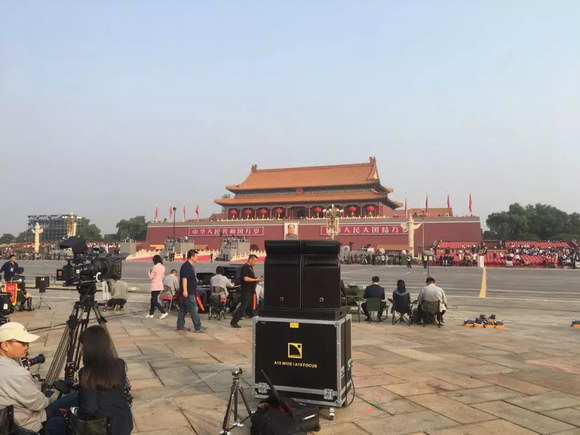

低區觀禮臺區域A15 Wide與A15 Focus的組合
“在天安門廣場區域，除了聲音的質量，還有一個視野因素得考慮。所以在廣場北側臨街，采用聲壓級高且箱體緊湊的Kara。而低區觀禮臺處除了以上兩個因素，還得考慮聲音的覆蓋范圍。為此，水平角度為140°的Syva以及有擁有L-Fins可調節覆蓋角度的A15是最好的選擇。而中區，高區的觀眾區域則與國博北一樣選擇了K2，K2能通過角度調節元件（最大10°）組成不同角度的陣列，完美覆蓋任務區域。”
中區的觀眾區域K2
高區的觀眾區域K2
除此以外，廣場的軍樂團、合唱團區域以及天安門城樓的兩側觀禮臺都采用了X12作為返送揚聲器，天安門層樓音箱則采用了更緊湊的X8。大會堂北側臨時觀禮臺的覆蓋應用了18組Kara。
天安門城樓X8
大會堂北側Kara
“在前期做設計的時候，得益于L-Acoustics 3D聲場模擬軟件Soundvision，我們能直觀地看到聲場的覆蓋情況，便于確定每個點的揚聲器選擇以及其位置、角度等，從而大大減輕了現場的工作。”周鳳歆補充說,“現場的擴聲環境也帶來了不少挑戰，由于天安門廣場真的太大了，揚聲器的延時、廣場兩側紅旗飄帶造型的聲音反射等問題都得處理好，幸好不辱使命。”
Soundvision全景圖
調音臺部分
調音臺系統是整個擴聲系統的大腦，本次慶祝活動應用了10張DiGiCo數字調音臺。“DiGiCo調音臺也分別應用到不同的任務：總控室應用了2張SD7作為鏡像備份，還有一張SD5用于SD7系統的備份，”華匯音響保障團隊總控室調音臺負責人王一介紹道，“在廣場內的方倉，2張SD7為軍樂團和合唱團拾音，2張SD9負責禮炮和國旗護衛隊的拾音。國旗桿下應用了一張SD11，主要服務于徒步方陣的拾音。最后還有兩張SD11為廣場觀禮臺分控。”
總控室的SD7、SD5
西區臨時觀禮臺的SD11
音響總控室負責整個廣場的擴聲，是總調音師工作的崗位。廣場南北兩側、長安街沿線、城樓等點位拾取到的聲音信息，都要通過這里進行處理和混音，最終饋送到廣場上。鑒于工程項目高安全性等級，以及工程的龐雜性，總控室是一個無法暴露在外的封閉空間，而正因?yàn)槿绱耍瑢r效性要求很高的擴聲調音工作提出了更高的要求，每一路聲音信息和混合信號都需要耐心磨合，本著精益求精的原則，這里的調音師在10月1日倒推一個半月的時間里做了大量的調整和比對工作，他們是真正的幕后英雄。
“國慶活動的主調音師們對DiGiCo都有相當多的操作經驗，但對Quantum版并且還是鏡像使用還是第一次。”王一補充道，“系統選擇兩張最新的SD7 Quantum作為鏡像備份，僅通過一根交叉網線將Engine連接即可實現。兩張SD7的平?jīng)]有所謂的主從之分，在任何一張調音臺上的操作，諸如推拉推子，調整旋鈕，按鍵選擇甚至是路由輸出都可以實時同步，包括兩臺外置Waves插件服務器的設置都可以一并在SD7上存儲和調用。”
本次系統采用了全數字化的傳輸方式，除了一些還音素材播放以及解說間的信號以外，其他大量的信號均通過MADI傳輸信號到3張調音臺上。機房內的三張調音臺，各自接收主備信號，和同時接收兩組MADI信號，每組MADI信號為64路音頻信號其采樣率為48kHz，即每張調音臺可接收來自整個工程內各個點位的音頻信號，共計256路；同時每張調音臺將混合好的信號通過此兩組MADI信號回傳到并行音頻網絡，三張調音臺屬于雙重備份方式。
僅僅是返送系統，就可以用龐大來形容：軍樂團共有1500人同時進行演奏，群眾合唱團人數也多達3500人。“為了能追求達到高品質的聲音，拾音的話筒多達112路；而且現場采用古典樂的拾音方式，就是將話筒架高，通過遠距離無指向或大指向拾音。”梁紹均是華匯音響廣州公司的技術總監，他主要負責方倉的調音臺系統，“這種方式出來的聲音非常棒，但伴隨的是噪音問題，以及樂器之間串音問題。得益于DiGiCo調音臺的所有通道都帶有動態EQ、多段壓縮、齒音消除器、門限、側鏈等等強大的處理功能,以上的問題得到很好解決。”
“穩妥”二字是整個調音臺系統的最高指令。為此，這次活動進行多重的信號備份，所有的話筒都進入話分系統后再分成了三組信號，一組是提供給monitor系統，另外兩組的信號則是分配給了兩張DiGiCo SD7。憑借SD7的雙引擎設計，只需要接口箱和SD7的引擎使用光纖環路的連接方式就可以進行互為鏡像備份，聲音無縫銜接并“永不中斷”。
“其實這次不止兩重備份，而是四重。”梁紹均介紹道，“這次慶祝大會搭建了兩套一樣的環路系統，每個環路中就有一張做鏡像備份SD7和兩個SD-Rack。在這樣的系統中,一張調音臺已經等于雙重備份,再加上走了兩套信號，相當于有了四重備份，“萬無一失”說的就是這種情況。而負責國旗護衛隊腳步聲拾音與擴聲的兩套SD9系統也是這樣的操作。”
對于這次最大的挑戰，梁紹均表示：“時間--系統搭建時間只有兩小時，而且要做到系統全通，信號全通出聲，每套系統112路，2套系統就是224路，而且為了避免出錯，這必須一個人去完成所有接線，這是第一個時間上的考驗。第二個，就是撤場時間只有15分鐘，在這段時間我們得拆走方艙所有調音設備騰出空間給聯歡晚會。如果使用同軸或者模擬纜的話，線材會很多，時間擔心不夠，所以我們選擇使用DiGiCo 150米的軍用級光纖，一套系統2條就完成所有傳輸工作。”
方倉SD7
感謝
國慶榮譽表彰
“這次華匯圓滿地完成任務，為現場打造出震撼人心的聽覺盛宴，并得到了各有關單位的表揚和感謝。”陶建新說到，“感謝我們團隊里每一個同事辛勤的付出，同時祝愿祖國生日快樂，繁榮昌盛。”
幕后音頻團隊
感謝奮斗在幕后的音響團隊：
周鳳歆、軒詩頌、梁紹均、李文豪、石卓昊、陳暢、張琳、王一、趙庸、權思豪、李佳科、區祥俊、戴鵬飛、尚儒俊、周天麟、辛關印、尹永輝、陶建新、李紅、張?jiān)娪怼㈥愑隆⒐軇P迪、吳家偉、周朗彬、李騰、鐘鳴、李文熙、寧兆祺、楊瑞新、魯文君、孫文杰、杜明波、趙浩志、楊昊然、何信強、栗俊龍、梁尚、董豐盛、王欣、王學斌、李明賀、荊中強、宋志軍、王瑞華、吳天軍、張?zhí)祓⒑ǔ钛┤稹⑧嚹哮櫋⒊痖L永、路博研、馮仁杰。
|
