UHF雙通道無線麥克風系統
（UHF RX Specification）

　　一 系統特點：
　　·UHF 500~900MHz頻段，數字式鎖相環(PLL)頻率合成；
　　·可選N個信道，信道間隔和頻率范圍可調，雙接收模塊電路；
　　·IIS數字音頻輸出接口和模擬音頻輸出接口；
　　·具備極高的接收靈敏度；
　　·特別設計的靜音電路，消除麥克風開啟和關閉的沖擊噪聲；
　　·麥克風采用開關調節頻率，內置MCU控制，可以采用自動搜索可用頻率；
　　·接收機帶AFC跟蹤，可在開機使用中自動抓準麥克風的頻率漂移；
　　·超小尺寸，方便內置于產品內部，80*45mm；
　　·內置產品ID，能有效避開外部同頻產品的干擾；
　　二 技術參數：
　　·頻率范圍：UHF 500~900MHz頻段
　　·工作通道：A/B雙通道
　　·每通道可選頻道數：8/16/32/100 CH
　　·頻率穩定度：±10ppm
　　·RF發射功率：10mW/30mW
　　·發射功耗：80mA / 125mA   & 2.8V DC
　　·USB充電電流：620mA & 5V
　　·RF接收靈敏度：-95dBm
　　·接收功耗：150mA & 5V DC
　　·諧波失真：≤0.5%
　　·信噪比：≥70dB
　　·底噪電平：模擬輸出：> -90dBuV
　　IIS輸出：> -100dBuV
　　·動態范圍：≥100dB
　　·最大頻偏：±50K
　　·模擬音頻輸出：雙路混合單端輸出
　　·數字音頻輸出：24bit IIS（從設備）
　　·系統模擬音頻增益：5倍
　　·系統音頻頻響：40-17000Hz@3Db 1KHz
　　·電源規格：DC 5V
　　·有效距離：≥50米（配3Db棒棒天線）

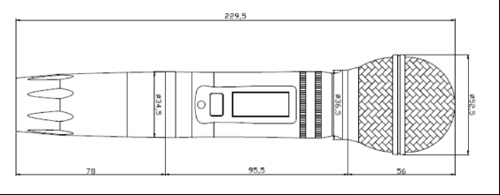

　　三：結構尺寸圖

　　四：接口說明
　　·RH-MR09
　　·CN1： 可以采用排針和排插2種
　　GROUP A: A通道信號指示，高電平有效
　　GROUP B: B通道信號指示，高電平有效
　　SDOUT:   IIS音頻接口數據輸出引
　　SCLK:    IIS音頻接口時鐘
　　LRCLK:   IIS音頻接口左右聲道輸出信號位, 用于切換左右聲道的數據
　　MCLK:    IIS音頻接口主時鐘
　　GND/Control: GND/如果需要控制，可以作為I/O控制口，功能可以定制
　　+5V:電源輸入
　　GND：GND
　　A+B OUT：A/B通道混合模擬音頻輸出口
　　ANT A: A通道天線口
　　ANT B: B通道天線口
　　·IIS接口說明：

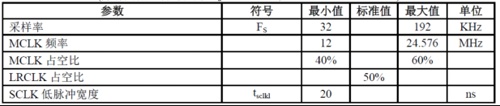

數字音頻輸出接口時序特性（從設備）

　　·工作模式：通過不同的軟件選擇
　　1：自動搜索模式：沒有信號的時候，自動搜索有效信號，產品內置ID碼，能有效避開干擾信號；搜索時間為300mS/CH
　　2：上位機模式：可以作為上位機，通過Control口輸入控制信號來控制工作頻道；
　　·RH-H19操作說明
　　1：電源按鍵：長按1S開機，短按MUTE/解MUTE,長按2S關機
　　2：管體內按鍵：
　　A：Channel：切換頻道
　　B: Group  ：切換Group A/B
　　C:RF Power：切換RF功率  10mW/30mW
　　五：實物圖片展示

USB充電口

按鍵功能

整體效果圖
