中國醫學科學院阜外心血管病醫院（以下簡稱阜外醫院），始建于1956年，是國內一家三級甲等心血管病�？漆t(yī)院，也是心血管疾病國家重點實驗室、國家心血管疾病臨床醫學研究中心所在地，以診治各種復雜、疑難和重癥心血管疾病而享譽國內外，已成為世界上最大的心血管疾病診治中心和集醫療、科研、預防和人才培養于一體的國家級醫學研究與教育中心。
阜外醫院的前身是解放軍胸科醫院，1958年移交地方，命名為阜外醫院。1962年阜外醫院兼稱心臟血管病研究所。2004年衛生部心血管病防治研究中心成立，掛靠阜外醫院。
為了滿足阜外醫院日常開會需求，以及和各個兄弟醫院之間的遠程視頻會議，學術交流等，特配置了亞提斯（ATEIS）的遠程回聲抑制系統ECS機器1臺，并搭配1個遠程控制面板，用于會場音量大小的調整。
ATEIS的ECS遠程回聲消除系統除了具備UAP G2,LAP G2T所有的音頻處理功能外，還具備電話卡、VOIP、AEC回聲消除功能。此項目設計采用ECS除了用于本地會議室開會外，還可以配合第三方音視頻主機和遠端視頻會議，實時消除遠程音視頻中的回聲問題。
在遠程會議應用中,麥克風和揚聲器之間的反射信號引起了聲學回聲是正常的。例如,當2個人分別在2個房間溝通時,A房間的聲音通過麥克風傳送到B房間的揚聲器,B房間的麥克風將會收到揚聲器以及墻面等反射回來的聲音回傳到A房間輸出,這樣就會引起回聲。聲學回聲通常出現在麥克風和揚聲器在同一空間的場合，它會降低通話質量。
ATEIS的回聲消除卡AEC的主要作用是模擬回聲路徑中的脈沖響應，包括空間和時間的延遲反映。根據這一原理，由遠端取樣信號,AEC會將遠端取樣的信號反相180度與近端信號相消除，如果為實際的回聲信號，則回聲會被消除，不會影響使用者說話的聲音。下面這幅圖片旨在為B消除回聲，B將不能從揚聲器聽到自己的回聲。
AEC的作用是消除在遠程會議應用場所中的回聲，音頻質量的帶寬最高可達24kHz。AEC具有改善相互通信的能力，具備雙向檢查功能，它能處理最大延時時間為128毫秒的回聲，并能有效的消除回聲。
按照AEC回聲消除的原理，軟件檔案編輯如圖所示：
B房間處理器編輯圖
以下是A房間使用3只麥克風，B房間使用1只麥克風的接線圖，如圖所示：
A房間處理器編輯圖

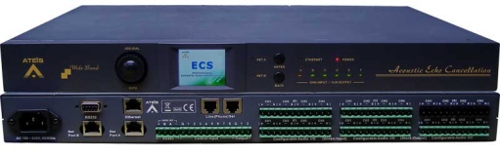

ECS系列產品是瑞士亞提斯-ATEIS專為會議場所設計研發的專業級數字音頻處理器,具快速消除遠程音頻信號回傳所引起的回聲信號(聲學回聲、線路回聲)及環境噪聲（風扇聲或其它設備的日常噪聲），確保會議場所擁有清晰的話音質量。
ECS具48通道實時數字音頻及控制傳輸，更容易設置集中式和分散式會議系統。此外ECS采用開放式編程構架，可自由選取音頻處理模塊及線路。功能齊全的音響處理模塊如;Gate、PEQ、GEQ、Filter、AGC、AUTOMIXER、MIXER、FEEDBACK、LIMITER、 CROSOVER、DELAY等，更能符合系統設計的要求。
主要規格
最大可連接32臺ECS、48通道數字音頻總線
回聲收斂時間，標準130MS、最大260MS
帶寬20－23KHZ回聲消除
環境噪音抑制6－18dB
可存儲99組以上的preset預設功能
邏輯輸入接點8，邏輯輸出接點2
選購機型基電信局端/電話筒端接口
功能強大的動態網絡自動麥克風混音器（Network AutoMixer）,最多可接256個麥克風
內置萬年歷、事件編程觸發器
設備間數字音頻總線控制距離：a:標準CAT5，100米。
特色功能：
最大可連接32臺ECS、48通道數字音頻總線
回聲收斂時間，標準130MS、最大260MS
帶寬20－23KHZ回聲消除
環境噪音抑制6－18dB
可存儲99組以上的preset預設功能
邏輯輸入接點8，邏輯輸出接點2
選購機型基電信局端/電話筒端接口
功能強大的動態網絡自動麥克風混音器（Network AutoMixer）,最多可接256個麥克風
內置萬年歷、事件編程觸發器
設備間數字音頻總線控制距離：a:標準CAT5，100米。
規格參數：
音源輸入
輸入阻抗︰ 10 KOhms
靈敏度設定︰ -54dB ～ 0dB ， 5段式靈敏度設定( 由軟件端設定，避免誤觸造成系統問題)
最大輸入音壓值︰ +20dBU ，動態范圍110dB
輸入音源有效頻寬︰ 20Hz ~ 20KHz
各輸入音源通道可獨立切換幻象電源︰ 48VDC
音源輸出
輸出阻抗︰ 100 Ohms
輸出音源有效頻寬︰ 20Hz ~ 30KHz
最大輸出音壓值︰ +20 dBU ，動態范圍110dB
總諧波失真THD < 0.01% (DC 供電)，頻響范圍20 ~ 20KHz
訊噪比S/N ︰ 105dB ， Line in 輸入測試
訊噪比S/N ︰ 90dB ， Mic in 于最大麥克風增益54dB 測試
連接埠
RS-232 用以連接中控器材及ATEIS 的外圍控制器材
RS-485用以連接ATEIS的遠程控制器URC及分區麥克風PPM
ETHERNET用以連接網絡計算器設備
機器間級聯端口
RJ45X2
邏輯輸出控制
外部輸出控制接點數：?jiǎn)闻_(tái)機器數量為2個，可跨網絡運用，可進行系統內 AND /OR運算后輸出。
輸入控制（邏輯式/模擬式）
外部輸入控制接點數：?jiǎn)闻_(tái)機器數量為8個，可跨網絡運用�？捎绍浖杂稍O(shè)置為邏輯式或接仿真式信號（外接RAC遠程控制器），每一個信號接點可同步控制8個受控組件（靜音、旁通、路由）。
共模抑制比CMRR
<+85dB
通道串音比Crosstalk
< - 95dB
機箱外觀
外掛式機耳，符合標準19 "機柜安裝， 1U 高度
電源供應
AC ︰ 100 ~ 240 VAC ， 50 / 60 Hz
DC ︰ 22 ~ 28
最大消耗電量︰60 VA(于啟動網絡及數字語音信息播放)
待機消耗電量︰10 VA
測試與認證
CE
|
