在遠程會議應用中,麥克風和揚聲器之間的反射信號引起了聲學回聲是正常的。例如,當2個人分別在2個房間溝通時,A房間的聲音通過麥克風傳送到B房間的揚聲器,B房間的麥克風將會收到揚聲器以及墻面等反射回來的聲音回傳到A房間輸出,這樣就會引起回聲。聲學回聲通常出現在麥克風和揚聲器在同一空間的場合，它會降低通話質量。

　　AEC的主要作用是模擬回聲路徑中的脈沖響應，包括空間和時間的延遲反映。根據這一原理，由遠端取樣信號,AEC會將遠端取樣的信號反相180度與近端信號相消除，如果為實際的回聲信號，則回聲會被消除，不會影響使用者說話的聲音。下面這幅圖片旨在為B消除回聲，B將不能從揚聲器聽到自己的回聲。

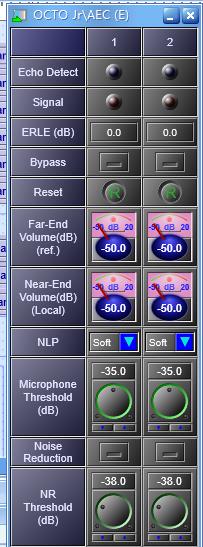

　　AEC的作用是消除在遠程會議應用場所中的回聲，音頻質量的帶寬可達24kHz。AEC具有改善相互通信的能力，具備雙向檢查功能，并能有效的消除回聲，AEC構架圖如圖所示：

　　OCTO Jr采用高效能 DSP 芯片整合了音頻處理中所需要的各項功能，標配6通道的模擬輸入和6通道的模擬輸出，3個擴充卡槽( C、D、E)，其中的E槽可以選配數字音頻卡(2個RJ45接口，采OCTOL-Link數字傳輸，每個RJ45數字口可傳輸2通道的輸入+2通道的輸出以及控制信號)，E槽也可以選配2通道的模擬輸出。C、D槽均可以選配4通道的模擬輸入或4通道的模擬輸出，單機可以處理高達28個音頻通道。系統采用圖示化的軟件控制，由安裝在計算機的軟件進行編程、參數設置及控制，系統預置了多種運用編程，方便使用者快速選擇。
　　如圖所示:機器型號為14輸入+14輸出，其中10通道輸入+10通道輸出為模擬通道，另外4通道輸入+4通道輸出為數字通道，帶2通道獨立的AEC回聲消除。在需要使用AEC回聲消除功能時，需要同時選配數字卡和AEC卡安裝才具有此功能。

　　機器默認輸入通道1和輸入通道2為具備回聲消除功能，如果在遠程音視頻中，話筒就需要接到這2個通道輸入，而其他DVD、電腦的音源從輸入3-9通道輸入，當然也可以選配數字面板從數字通道輸入，面板和機器間的數字傳輸有效距離為250米。模擬輸入通道10為遠程傳輸過來的信號，可通過路由矩陣路由到本地?cái)U(kuò)聲輸出。模擬輸出通道10為本地話筒聲音傳輸?shù)竭h(yuǎn)端會議室的通道。
　　OCTO JR機器具備VOIP功能，可直接通過局域網/互聯網實現語音傳輸，如采用VOIP，遠端會議室再安裝OCTO JR機器或其他兼容標準VOIP協議的設備。系統加入selector模塊，可更具需要選擇自帶的VOIP模塊傳輸音頻，或采用模擬輸入輸出傳輸遠端音頻。

　　AEC回聲消除模塊，初始收斂：128ms，系統優化后可消除延時高達350ms的回聲。
