（1）視頻顯示系統

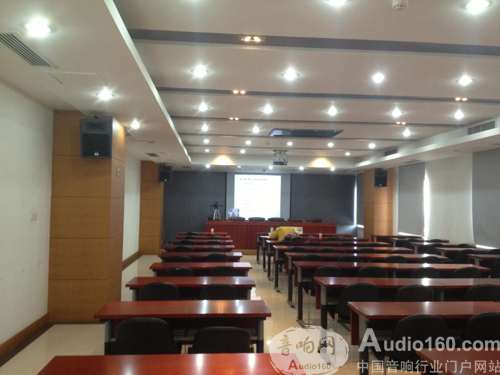

　　原621會議室安裝一臺50寸液晶電視，現配置一臺亮度5000流明，分辨率1920*1200的專業DLP高清工程投影機，投影機安裝在距離幕布4.6米遠的位置。

　　投影機采用電動升降吊架安裝，安裝吊架和投影機，并安裝一幅120寸16:10幕布，為滿足后場顯示要求需要另布一根30米高清HDMI線纜至原電視，并在舞臺側安裝接口，方便和視頻終端對接。液晶電視和投影機通過一臺高清HDMI矩陣可方便切換本地或遠程信號顯示，也可以將筆記本接入顯示系統作為演示使用。

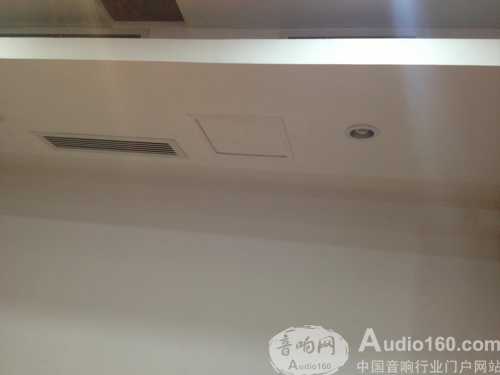

　　線路通過檢修口，沿線槽上到吊頂，在吊頂內敷設，不破壞原有裝修風格。

　　（2）視頻會議攝像系統

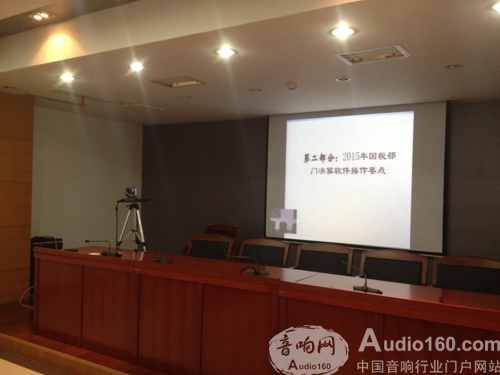

　　如圖，原有的高清攝像機是放在桌面上的，本次設計的高清終端自帶的高清攝像機安裝在移動電視推車上的架子上，方便搬動。

　　（3）音頻擴聲系統
　　原系統已配置調音臺和音箱等擴聲設備，需將音頻輸入輸出接入終端。

　　為了滿足聲場處理和信號路由功能，本次還需配置一臺2進6出數字音頻處理器。實際使用時，因會議室的設備控制室在會議室后方，我們計劃從天花布音頻線纜至舞臺前側并安裝接口盒方便和視頻終端對接。

可利用墻角的線槽上至吊頂下至機柜穿線

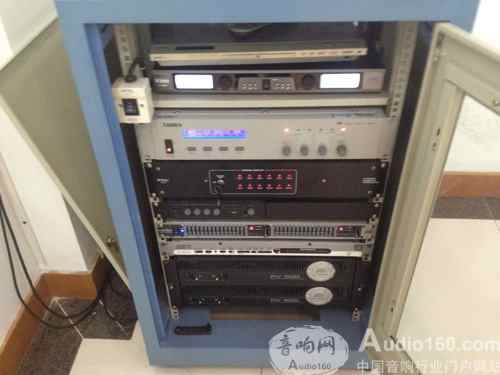

　　利用原墻內管道上至吊頂下至機柜，進行線纜的敷設

　　2、系統配置清單
