高清七號套裝全家福：功放為：AD-9215HD ，音箱為天琴8號家庭影院套裝。全套共為6件套。

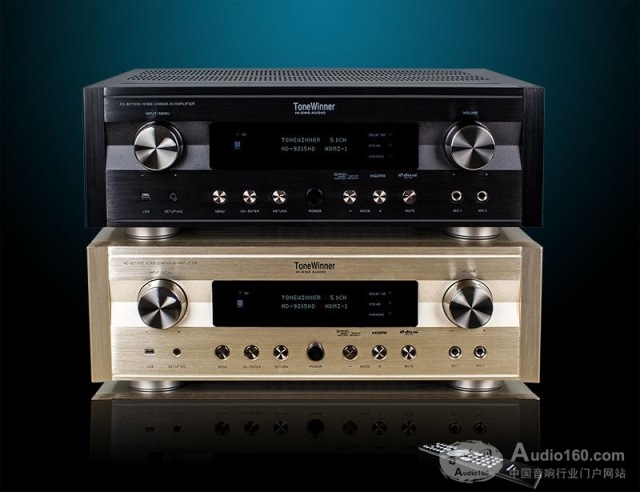

這是該套影院的功放特寫：該功放的型號分為AD-9215HD G(土豪金)和AD-9215HD B(黑)兩款。金色時尚，黑色典雅，總有一款適合您......

這是“天琴8號”5套件家庭影院套裝音箱:

功能拾掇：

●該機擁有和AD-9313HD同樣強大的高清音頻解碼能力，具有非常強悍的雙DSP(雙核)高清音頻解碼能力，支持目前最先進的HD音頻解碼：包括 Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。

●擁有完善的SD（標清）音頻解碼，支持：Dolby Digital（EX）、DTS、DTS ES（D6.1、M6.1）、DTS 96/24、可到 192K 7.1CH的PCM等。

●擁有完善的矩陣音頻解碼功能，支持：Dolby Pro Logic IIx、DTS Neo:6等。

●擁有高科技的智能房間聲學特性掃描功能；啟用智能房間聲學特性掃描可以自行選擇設定最佳的各聲道環繞聲場音量。可對環境聲學特性進行拾取分析并自動決定所連接揚聲器的數量、其用于低音管理的尺寸、重低音揚聲器的最優拐點頻率和主要聆聽位置距離等。接著通過捕獲聆聽區域內的室內噪音在頻率和時間閾兩方面的問題來消除因室內噪音而導致的失真。

從而讓每個人都能聽到清晰正常的聲音。

●擁有強大的低音管理：前置、中置、環繞、后置、超低音分組獨立調節濾波器拐點、斜率，低音增強功能，單、雙后置設置等；

●擁有功能細致完善的EQ設定和分組的音調、擁有11段均衡器，方便您玩轉全頻域聲音的高中低電平設定和音調變換；

●擁有32-bit DSP音頻增強處理芯片內置的專業級卡拉OK混響回聲效果處理器；在家演唱卡拉OK的效果非常出色。

●機內設計了高精密專業數字收音芯片，確保收音效果清晰、通透，飽滿，洪亮，性噪比、選擇性都達到專業級水平。

●擁有目前最先進的HDMI1.4a輸入、輸出接口。4路HDMI輸入、1路HDMI輸出、HDMI快速切換。支持目前最時尚的3D視頻播放。

●支持HDMI CEC控制：可借助CEC信號讓使用者可控制HDMI接口上所連接的裝置（支持CEC的設備）。如單鍵播放(One Touch Play)，系統待機(System Standby)等等。而當使用者關掉本機時，CEC信號亦會通知HDMI相連接的裝置一同進入待機。從而就可以完全變成單一遙控器控制所有HDMI連接的裝置，比如可以控制電視機、功放、藍光機的各項功能操作使用等，給使用者帶來很大的方便。

●支持HDMI ARC音頻，該功能可減少音頻向上傳送并處理和播放所需要的線纜數量.在高清電視直接接收音頻和視頻內容的情況下，這個新通道能讓高清電視通過HDMI線把音頻直接傳送到A/V功放接收機上，無需另外一條線纜。也就是說使電視機的音頻信號也可以回傳給AV功放了．而不是像以前一樣數字電視機的音頻信號只能通過電視機的喇叭放出

●視頻輸入/輸出支持：HDMI/DVI 480P,576P,720P50,720P60,1080i50,1080i60,1080P50,1080P60，1080P24

●擁有5聲道獨立的模擬音頻功率放大電路，經典的發燒級差分菱形HI-FI高保真電路，充分保證音質音色的品質和效果。

● 7.1聲道前級解碼模擬音頻信號出口，以便可以充分利AD-9215HD功放的高清解碼前級輸出接駁功率更強大的HI-FI的純后級功放，實現升級整套家庭影院的檔次，讓聲音效果明顯提升！

●該機增加了帶aptx高保真無線藍牙傳輸接收電路，可以和帶藍牙傳輸的電子設備無線接駁，把無限容量的網絡歌庫通過您的功放來播放，聲音效果可以媲美高保真CD機的音質音色；

●巨型發燒級環形變壓器和高達40000微法的高品質大電解充分保證該機的功率儲備充沛，令低音滾滾如仲夏沉雷，影院效果極其震撼！

●寬頻響，低失真，帶寬達至20Hz ～ 60kHz，大大超出人耳的聽閾范圍，完全符合高清次世代機的頻率響應范圍，聲音的細節豐富無比。

●總諧波失真：≤0.08 % ，媲美價位相近的中高檔HI-FI靚機。純音樂CD播放效果突出。有濃郁的HI-FI味道，是家庭娛樂中心的中流砥柱。

●信噪比：≥90dB，聲音的背景干凈到鬼寂，聲音幾近“晶瑩通透”，空氣感和空間感明晰！

●功率輸出部分采用了10只音頻專用高品質安森美（原美國摩托羅拉半導體）NJW0203 / NJW0281大功率晶體管，配合專門的鑄模純鋁成型梳狀散熱器，提供5×130W（8歐姆）的強勁功率，聲音的音質細膩豐腴，剛柔并重，爆棚時聲威力猛，剛性十足！充分保證功放在大動態時有戮人肌膚的震撼效果，絕對不至于捉捉襟見肘，力不從心！

●智能化測溫控溫散熱電路，內置兩只超低噪聲變速風扇，當以中小音量播放、機內溫度在35攝氏度以下時，風扇處于靜止狀態，當機內溫度高于35度時，兩風扇開始低速運轉，隨著音量加大，溫升漸漸升高，風扇的轉速也會逐漸加快，幫助機內散熱降溫。即使風扇全速運行，噪聲也非常微小，絕不影響聽感。

細節展現：

下面就讓我們一起走進AD-9215HD，來詳細的了解這臺功能的各項功能和特點吧：
作為一臺次世代高清功放，首當其沖的重要功能當然就是高清音頻解碼功能啦： AD-9215HD的解碼電路得益于早在兩年前天逸就開始為一些著名的歐美音響品牌研制開發（貼牌OEM）高清次世代解碼器，并已有多款成熟產品在國內外市場熱銷。在經歷了AD-9300HD/AD-9200HD/AD-9313HD/AD-9313EHD等高清系列功放的生產與銷售后，天逸的高清解碼功放及高清家庭影院無論是電路還是聲音效果以及可靠性方便都取得了長足的進步，早已躋身國產一線品牌的行列。其實AD-9215HD的解碼電路同樣是源自天逸高端的旗艦解碼前級AD-7100HDII,其技術及工藝、可靠性程度都已經相當的成熟。其中關鍵的解碼芯片選用了美國CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ和CS47048C-CQZ兩片DSP。CS497024-CUZ是一枚性能相當優秀、品質卓越、數據處理量巨大、速度超快的雙核心32-bit高清晰度音頻解碼DSP 系列中的加強版芯片，高清解碼的一系列處理都在這里完成，而CS47048C-CQZ也是同樣來至Cirrus Logic的高性能32-bit DSP音頻增強處理芯片，在本機中擔負著高清解碼后處理功能：該芯片擁有極其強大的音頻處理能力。AD-9213HD的絕大多數音頻效果諸如音頻EQ（均衡器）管理、房間智能聲頻測試及自動設定最佳聲頻頻響效果、低音管理系統調節及設定、各種DSP聲效合成處理，都是由這枚芯片擔綱完成。處理完成的高清音頻數碼信號和高清視頻信號被送入由Analog Devices公司生產的著名HDMI(TM) 1.4（高清多媒體接口(TM)）收發芯片ADV7623中。在這里，所有的音視頻信號被送上了本機的信息高速公里進行快速的輸出輸入交換，從而完成高清解碼的全過程進入到相關的視頻處理顯示電路和多聲道高保真音頻模擬整形放大輸出電路等。

圖五：這是AD-9215HD的解碼電路電路板，從該電路板的工藝和印版布局來看，的確有令人賞心悅目的大廠風范：微型自動貼片工藝技術生產，這種自動貼片工藝技術所生產的電路板有著極高的規范性和可靠性，極大的杜絕了虛焊、漏焊。使電路板和電腦主板一樣的可靠耐用，故障率非常之低......

圖六：解碼板各個主要芯片功能說明圖示

圖七：關鍵的解碼芯片選用了美國CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ。CS497024-CUZ是一枚性能相當優秀、品質卓越、數據處理量巨大、速度超快的雙核心32-bit高清晰度音頻解碼DSP 系列中的加強版芯片。

圖八：AD-9215HD選用了Analog Devices公司生產的著名HDMI(TM) 1.4（高清多媒體接口(TM)）收發芯片ADV7623中。在這里，所有的音視頻信號被送上了本機的信息高速公里進行快速的輸出輸入交換，從而完成高清解碼的全過程進入到相關的視頻處理顯示電路和多聲道高保真音頻模擬整形放大輸出電路等。

開蓋驗證功放內部：

打開AD-9215HD機蓋，一目了然的高科技電路板和規范專業的工業化設計工藝映入眼簾：但見整機的電路排版非常的漂亮，非常專業的音頻設計理念奠定了9215HD能夠獲得高標準的信噪比和高標準的保真度。在整機的后方是一塊碩大的電路印制板，板載著密密麻麻的電子元件和數片大規模集成芯片，負責著整機的各種高清解碼、DA/DA數模轉化、整形、HDMI高清音視頻信號的處理與傳輸等，是本機最為重要的關鍵技術所在。該部分電路是在天逸AD-7100HDII旗艦高清解碼電路的基礎上升級了MDMI1.4和3D高清相關功能、有相當高的成熟度和可靠性，是目前市面上功能最強大、技術最先進的次世代高清功放之一。

圖九：這是天逸最新推出的AD-9215HD整機開蓋圖，從照片中大家可以看到該機的內部工藝整齊規范，各部分電路排列的非常考究，小信號輸入遠離供電部分以免引起交流干擾，整機設計也極少看到電子產品比較忌諱的飛線、跳線等容易引起接觸不良和小信號干擾噪聲的因素，縱觀整機，有一種整齊規范，視覺效果和工業整合度一流的大廠風范！

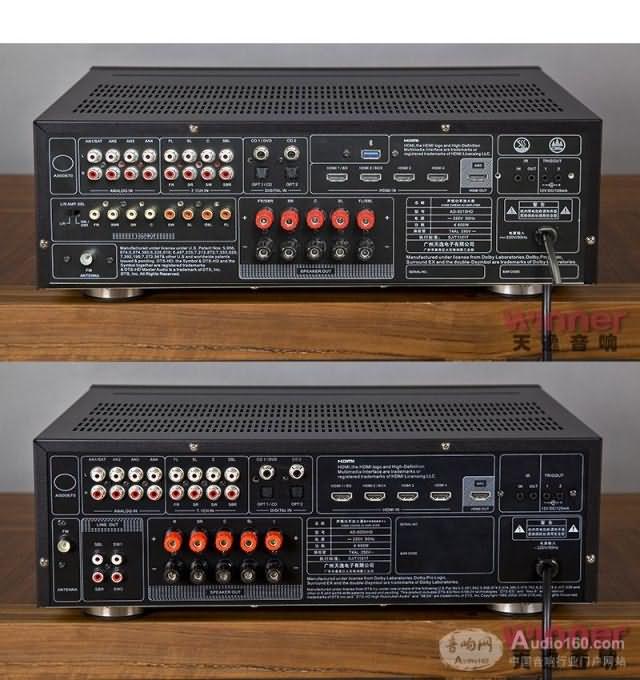

圖十：上圖為AD-9215機背接線端子圖片，下圖為AD-9200HD機背接線端子圖片,兩相對照，您會發現這兩臺機器有較多明顯不相同的地方：AD-9215HD增加了帶aptx高保真無線藍牙傳輸接收電路,增加了7.1聲道前級解碼模擬音頻信號出口.從而使得AD-9215HD具有更加廣泛的使用空間！

關于AD-9215HD的模擬功放部分電路解析：

AD-9215HD的模擬音頻功放電路部分，一直是天逸音響的技術強項，天逸在我國的高保真音響制造業中已有20余年的悠久歷史了，對傳統的高保真HI-FI功放電路的設計生產更是久負盛名，為業界所矚目！筆者注意到：AD-9215HD的每一個聲道都是采用獨立的HI-FI電路印制板，并大量采用了科技含量高、可靠性極佳的智能微型自動貼片工藝技術生產，這種全自動電腦程序化貼片工藝技術有很高的焊接精度和一致性，所生產的電路板有著相當高的可靠性，焊點漂亮，極大的杜絕了虛焊、漏焊。使電路板和電腦主板一樣的美觀可靠耐用，故障率非常之低。

圖十一：這是AD-9215HD的模擬音頻功放電路板主板正面照片，各種電子器件排列整齊規范，頗有大廠設計風范。但我們打開AD-9215HD的機蓋所看到的功放部分的印制電路板相對比較簡單，此時您也許會懷疑這樣的功放電路是否縮水，呵呵，你可別忽視了這是一塊雙面排版布局、并在其反面有大量貼片電子元器件的印制電路板，請看下面這張照片就知道這款印制板反面暗藏玄機了：

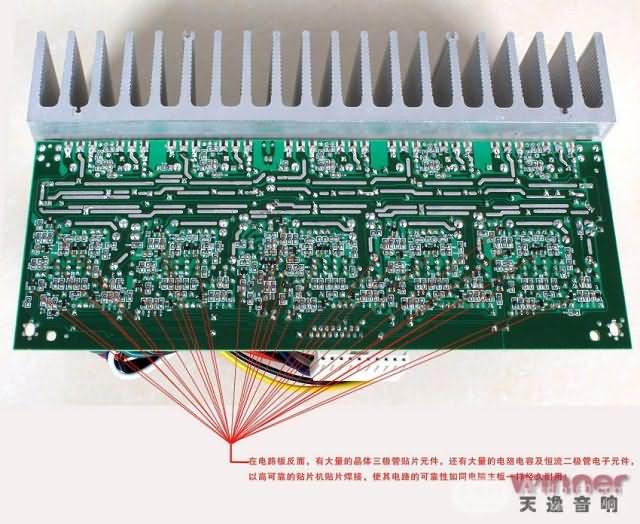

圖十二：在功放電路板反面，有大量的晶體三極管貼片器件、還有大量的微型電阻電容及恒流二極管等，這些超小型的貼片電子元件，以高可靠的貼片機貼片焊接，使其功放電路可靠性大大提升。

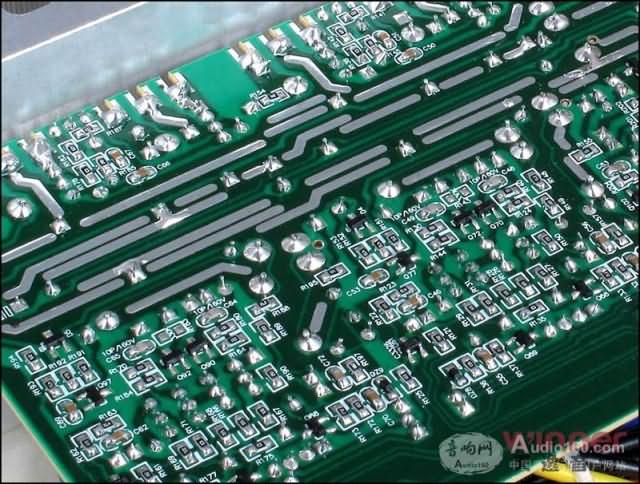

圖十三：從這張功放電路板反面局部照片上，可見AD-9215HD功放電路板的焊點還是比較漂亮和規范的……

圖十四：這是AD-9215HD的功放部分的電路圖，這樣發燒的電路，本來就是用于高保真HI-FI功放的電路，的確讓我信心大增！

真所謂不看不知道，一看才知道這個電路不簡單，這是一個在HI-FI高保真界美譽度極高的菱形雙差分輸出經典電路，且5個聲道的電路都完全一樣。為較為詳細的說明該電路的特點，辯機專門描出了一個聲道的電路圖供大家分析查看：

圖十五：這是辨機專門描出了一個聲道的電路圖供大家分析查看：

該電路圖是一個非常典型的高保真電路，第一級為單端輸入前置放大電路：由該部分電路由Q1、Q6、Q8、Q9共4只超低噪聲晶體管構成前置小信號放大電路，被預放大的音頻信號直接進入由Q2/Q6/Q3/Q5組成的具有電子恒流源穩壓的菱形雙差分放大電路進行電壓放大，其中Q2/Q3及Q4/Q5四只晶體管為精選各項技術指標都非常接近的（孿生對管），由于差分放大器比較完善的解決了直流放大器中的增益與零點漂移的矛盾，在高保真音頻放大電路中得到廣泛的運用，尤其是帶恒流源的菱形雙差分電路。可以很好的抑制電路的零點漂移，能夠極其在有效的放大差模信號的同時對共模信號有很強的抑制作用，其主要優點為：差模放大倍數愈大，共模放大倍數越小，即對共模信號的抑制力越強，說明放大器的性能就越好。失真度和穩定性就越高！電壓放大后的信號進入到末級電流放大電路對電流進一步放大后輸入到功放級放大輸出。其間還有溫度補償電路，穩定工作點的負反饋電路，阻抗補償網絡電路等等；
事實上，這完全就是一款不折不扣的高保真HI-FI電路，如果工藝和選料得當，聲音效果一定會很出色。

圖十六：這是9215HD的散熱器和功放管，5個獨立聲道包含前方左右主聲道、中置聲道和左右環繞聲道，共使用了10只安生美的大功率晶體管。

安森美是源至美國摩托羅拉的著名晶體管品牌，自從8年前天逸開始選用他家的大功率晶體管來作為本公司的功放管之后，就一直為它的細膩、致密、美艷的聲音著迷，事實上，安森美所生產的音頻專用功放管一直是筆者非常欣賞和推崇的大功率晶體管之一，此次AD-9215HD 5聲道功放一共使用了10只安森美的NJW0281G/NJW0203G大功率管。 NJW0281G/NJW0203G大功率管是擁有 150W/15A能量的大功率管，功率和輸出電流都非常充沛。據實際測試證實其增益線性度是目前同類管子中最高等級的。從廠家提供的測試數據看也有理由相信它的音質音色是非常出色的。而且這對管子相互之間的配對性能非常出色，一致性非常好！易于工廠流水線大量配對篩選且線性度好，增益較高，可以使輸出信號有更高的放大比率。筆者曾經會同天逸的設計師通過對天逸常用的東芝2SC5200/2SC1943、東芝2SC5198/2SA1941、以及美國仙童FJL4315/FJL4215等幾種大功率管嚴格試聽和比對，也一致認為安森美NJW0281G/NJW0203G的音質是最好的，音質細膩，聲音的密度感相當的確切：聲音非常的濃密且顆粒感極其細幼，聲音的重量感極高。音樂的中氣很足，頻率響應很寬，高頻的延展也去得很高，細節和堂音非常豐富。低頻的量感和力度也很好，有一種大氣磅礴的氣勢！非常適合輸出功率強勁、聲音線條清晰、力度十足、極致震撼的家庭影院功放使用。目前天逸的全線功放幾乎都采用了這種管子，聲音的效果非常不錯！

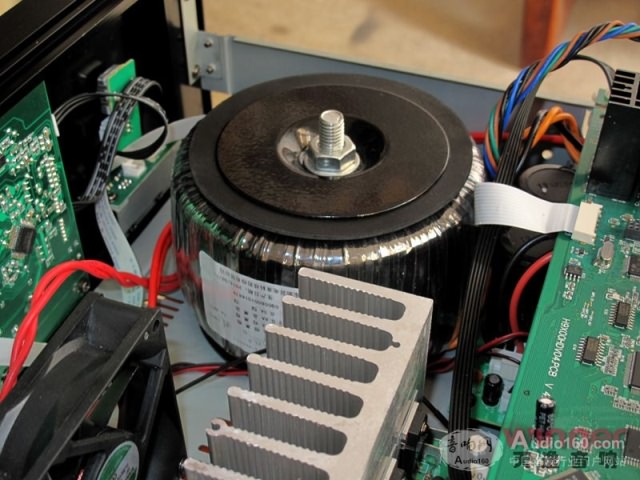

圖十七：這是AD-9215HD中整機的動力之源，占據整機體積5分之一的巨型優質環形變壓器，而且，這個變壓器功率明顯大于AD-9200HD，因而整機的輸出功率由5X100W(8歐）提升到5X130W（8歐）得到了充分的能源保障。

圖十八：這是天逸AD-9215HD的電源整流和濾波電路板：眾所周知：電源變壓器、電源整流和濾波電路板對整個功放電路有著極其重要的意義，在很大程度上影響著音響的聲音量感、低頻的震撼感和整機的動態范圍，如果這部分電解電容的容量不足，就意味著功放的功率儲備不足，聲音效果就達不到令人滿意的程度，聲音難免干澀，大動態是難免產生嚴重的失真！天逸AD-9215HD的電源整流和濾波電路板共用了四只10000微法的電解電容，總量達40000微法的大水塘，在4000元左右的AV功放之電源設計來講，已經是并不多見的了。它所帶來的好處充沛的功率儲備和大動態輸出時從容不迫的效果！

圖十九：這是AD-9215HD機內純鋁鑄造的大型專業散熱器，這種厚重的純鋁散熱器聚熱的能力強，散熱快，比那些用薄薄的鋁片生產的“山寨版”散熱器強悍很多。

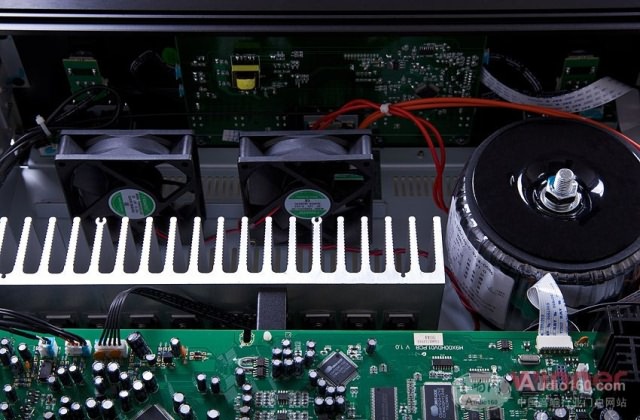

圖二十：AD-9215HD機內設計有智能化測溫控溫散熱電路，內置兩只超低噪聲變速風扇，當以中小音量播放、機內溫度在35攝氏度以下時，風扇處于靜止狀態，當機內溫度高于35度時，兩風扇開始低速運轉，隨著音量加大，溫升漸漸升高，風扇的轉速也會逐漸加快，幫助機內散熱降溫。即使風扇全速運行，噪聲也非常微小，絕不影響聽感。
廠家提供該機的音頻部分的技術指標如下：

輸出功率： 130W×5（8Ω）

總諧波失真：≤0.08 % （1KHz）

頻率響應：20Hz―80KHz （+1/―3dB）

信噪比：≥90dB

尺寸：430（寬）×350（深）×152（高）mm

重量：12.6Kg

“天琴8號”5套件家庭影院套裝音箱:

天琴8號5套件家庭影院套裝音箱，是天逸的一款經典影院套裝產品，主音箱的造型修長、典雅，如長身玉立的翩翩佳公子，音箱底座敦厚沉穩，重量感和價值感十足。面板經多層人工打磨涂覆，以光潔亮麗的黑色鋼琴烤漆裝飾，背襯和天琴六號音箱同樣的暗紅色球影桃木裝飾。整體視覺高雅，線條明快流暢，視覺上將低調奢華的氛圍表現得淋漓盡致！

從聲學原理和結構上講：該音箱為典型的四單元2.5分頻方式，兩只中音喇叭設計為對稱的亞林式聲學結構，有利于準確的聲音及聲像定位。箱體內的分頻器設計嚴謹規范：電路上的電容均為民品大廠的聚脂音箱專用電容，電感也是選用優質的無氧銅電感。就連箱內的連線亦是選用粗壯的多股絞合的無氧銅音響專用線！

對于該箱所用的單元：其一寸磁液天然絲高音、雙5寸特種阻尼涂料涂覆紙盆中音單元、以及8寸超長沖程大磁鋼側低音單元都全部OEM自海外揚聲器名廠，從而使該箱的音質有比較充分的保障。此外該箱正面箱體選用了優質的厚達22mm的MDF纖維板經鑲嵌擠壓成型。箱體結構相當結實。為最大程度的減少箱音、駐波及低頻單元對中高頻部分可能造成的影響，箱內又專門為中高頻單元設計了密閉式隔離箱和多根加強肋以加強箱體的強度，務求該箱更加牢固。
由于設計師在該箱的造形設計上充分考慮了聲學因素和現代審美觀，從而有意將該箱設計成苗條秀美的效果，從視覺上充分贏合了現代時尚潮流所欣賞的“玉樹臨風”的骨感美！能很好的和現代時尚年輕化的家裝風格溶為一體！

作為家庭影院套箱的重要組成部分，天琴8號的中置和環繞音箱同樣是嚴格按國際上有關高清杜比數字及DTS的格式標準精心打造的：單元喇叭和分音器及箱體都和主音箱同出一轍，沒有絲毫的縮水和走樣！只要擺位正確，即可在相當大的環境中營造出良好的環繞聲場，頻率范圍寬達70至18KHZ，完全符合中高檔家庭影院的技術標準和聽音要求！

評綜合述：

從該套音響的實際使用和聽音感受來看，這的確是一套音樂味較為濃郁，保真度很高，卡啦OK效果突出，性能價格比非常不錯的套裝家庭影院！對于一般的工薪族AV/HI-FI發燒友而言，要想在一套音響上實現既能很好的欣賞純CD音樂、又能酣暢淋漓的欣賞好萊鄔大片，更能痛快的一展歌喉，而價格又非常實惠的家庭影院，這套天逸“高清7號”實屬不二之選！難能可貴的是，它在人聲和弦樂的表現上絕不亞于同價為的HI-FI功放，聲音明亮清澈但絕不刺耳，堂音豐富多彩又絕不乏精細的音樂分晰力；中低頻厚潤微甜又絕不少力度和重量感！尤其在表現大動態音效時所爆出的驚人力度和龐大無匹的聲場，讓許多同價位的家庭影院望塵莫及！

最值得向大家說明的是：該套音響是天逸推出的在官方網站淘寶天貓店直銷的型號，廠家把性能價格比擺放在第一位，在保證產量過硬、品質過硬的前提條件下，有意打造淘寶天貓全網售價最低，力爭同價位質量最佳，同品質售價最低！
