美星電子廠MC300-EAR高級真空管耳放兼合并式功放（甲類）

更新時間：2012-9-21 11:06:00 　（編輯：溫情）【大中小】

手機訪問

前言: 美星電子廠推出的MC300-EAR高級真空管耳放兼合并式功放（甲類）采用高品質著名三級管300B做耳機甲類放大，配合多年研制的電源變壓器和輸出變壓器，彰顯出非凡的音樂感,可與國際高檔耳放媲美。

　　【音響網資訊】

MC300-EAR立體圖

　　美星電子廠推出的MC300-EAR高級真空管耳放兼合并式功放（甲類）采用高品質著名三級管300B做耳機甲類放大，配合多年研制的電源變壓器和輸出變壓器，彰顯出非凡的音樂感,可與國際高檔耳放媲美。

　　特點：
　　1、采用高品質著名三級管300B做耳機甲類放大，配合多年研制的電源變壓器和輸出變壓器，彰顯出非凡的音樂感,可與國際高檔耳放媲美。

　　2、耳機插孔有全平衡兩組輸出，可同時接兩個耳機。

　　3、有五個阻抗的輸出，為使用者提供了較多的選擇。

　　4、設置了USB輸入，可連接電腦，為使用者提供了廣闊的音源選擇。

　　5、采用高品質元件材料，保證了良好的工作穩定性和高保真音色。
　　①全鋁合金機箱由數控機床精雕細刻而成，既莊重典雅又起到了很好的屏蔽效果。
　　②采用了四只JENSEN國際著名高品質油浸交連電容。
　　③音量電位器采用高檔步進式平衡放大，無機械噪音。
　　④精選瑞士NEUTRIK高檔鍍金耳機插座、純銅選擇開關，可保證長期使用不產生疲勞性接觸噪聲。
　　⑤采用美星特制三角旋鈕，遠距離清晰顯示各項選擇。
　　⑥高品質輸入、輸出端子，保證了持久的良好接觸性能。

　　6、兼甲類合并式功率放大，為用戶又提供了高品質的放大器，可驅動靈敏度88dB，功率100W左右的HIFI音箱。

　　7、純手工搭棚焊接，追求HIFI的最高境界。

　　耳機式參數：
　　輸出阻抗：8Ω、32Ω、80Ω、300Ω、600Ω
　　輸入靈敏度：440mv
　　輸出功率：≤900mw
　　信噪比：96dB
　　頻響范圍：19Hz ~ 45KHz ±1dB
　　采用電子管：天津300Bx2、(JJ)ECC82 x2、5U4G x1、6E1 x1

　　合并式參數：
　　輸出功率：7W x2
　　輸出阻抗：4Ω、8Ω
　　功耗：120W

　　本機已申請外觀專利專利號：201230439332.1

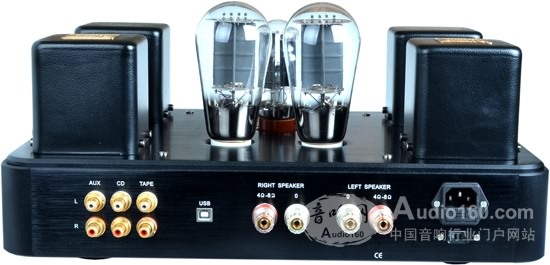

后面板

精制亞力克保護罩

　　美星電子廠簡介
　　美星電子廠是一個專業生產真空管功率放大器的廠家。有配套完備的生產設備和完善嚴格的檢測器材和規程。于1991年建廠，產品銷往歐美、東南亞二十多個國家和地區，其新穎獨特的外觀、穩定的性能、上乘的音質，受到專家、音響愛好者、客戶的高度評價，有三款機在英國和挪威獲獎。

　　美星電子廠的產品有如下主要特點：
　　A、美觀大方的功放機機體是用1.5mm厚的日本進口8K精光不銹鋼板做機箱，10mm厚鋁合金板做面板,1.5mm厚冷軋鋼板做變壓器罩，選料上乘。

　　B、機內線路采用手工搭棚焊接方式，線路設計簡潔科學，焊點均勻、圓滑、牢固，所用連接線為美國進口鐵福龍鍍銀阻燃線。

　　C、真空管采用國產曙光牌配對管和俄羅斯、捷克、美國進口管相搭配。再經過60個小時的老化，才檢測使用。

　　D、電解電容選用西門子、紅寶石、菲利浦等品牌。無極電容采用MIT、TOP、蘇倫等進口品牌產品。電阻為美國、法國、臺灣產金屬膜材料制做。

　　E、輸入輸出接線柱是臺灣產純銅制作鍍Ｋ金外鑲防氧化膜。

　　G、名膽匯粹，款式多樣，300B、845、805、211、KT88、EL34、EL84被音迷喜愛的電子管一應俱全。前置、后級、合并式、推挽式放大、甲類放大、耳機放大、唱頭放大，各種定型產品達三十余款，可供購買者隨愿選擇。

　　H、外觀設計新穎獨特，已有三種款式獲國家專利保護。

　　I、美星電子廠對產品高標準、嚴要求,目前已有十多款機獲歐洲電磁兼容安全認證、國際CB認證和國內CCC認證。

　　網址：http://www.mei-xing.com
